实验和探讨混合稀土在羊毛酸性染料染色中的应用-纺织技术中心

实验和探讨混合稀土在羊毛酸性染料染色中的应用

来源：印染在线　发布时间：2012年06月25日

1.2.2混合稀土染色工艺

根据朱梁和王连军所用的稀土染色配方及工艺，初步确定本文实验所用的稀土染色配方及工艺为：羊毛1 g，弱酸艳蓝RAW 染料2%（owf），渗透剂SP一2用量0.3% （owf），稀土0.3% （owf），pH值4.5（冰醋酸调节）。染色温度98 ℃，保温时间60 min。浴比1：50。

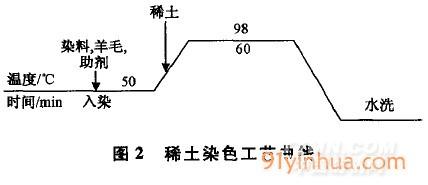

染色工艺曲线见图2。

2 结果与分析

2.1 不同染色工艺性能比较

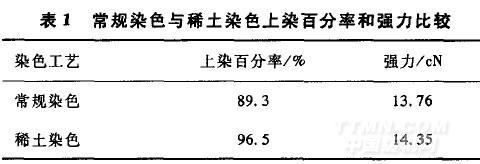

分别准备3份羊毛试样采用常规染色工艺和稀土染色工艺进行染色，测上染百分率和强力，取平均值，结果见表1。

由表1可以看出，采用稀土染色工艺的上染百分率明显高于常规染色工艺的上染百分率，强力变化不大。稀土染色工艺中因为添加了稀土，较常温染色工艺中少添加了平平加0和元明粉，节约了助剂，减少了环境污染。因此选用稀土染色工艺对其进行工艺优化，以选出最佳实验工艺。

2.2 稀土染色单因素实验

2.2.1混合稀土用量的确定

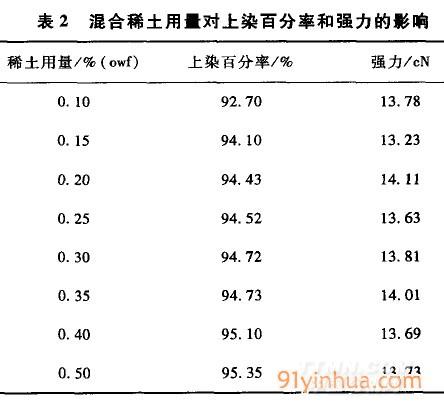

按照稀土染色工艺，以混合稀土用量分别为0.10% 、0.15% 、0.20% 、0.25% 、0.30彩0.35% 、0.40% 、0.50%（owf），做3次平行实验，测上染百分率和强力，取平均值，实验结果见表2。

从表2可以看出，混合稀土用量在0.20%（owf）时就达到较高上染百分率，此时强力达到最高值，再加大用量上染百分率基本达到平衡，强力反而有下降趋势。综合考虑，选用稀土用量0.20%（owf）。
