2·2 浆液性能
2．2．1 浆液黏度

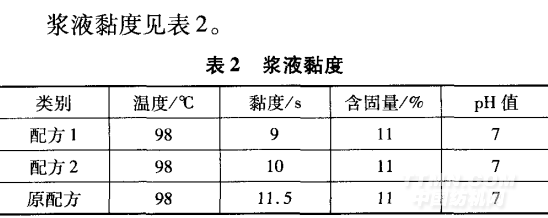

.png)
从表2可知，在相同条件下，配方1的浆液黏度较 小，根据上浆的机械状况结合上浆理论，浆液在润湿被 黏物表面时，深入到被黏物的表面的凹处或缝隙、小孔 固化后，形成了具有一定强度和弹性的固体，由于上浆 车速较快，所以要求浆液的渗透性要好。渗透性的好 坏与浆液的黏度有关，浆液黏度小则渗透性好；反之则 渗透差，造成表面上浆，上浆率过低，从而严重影响纱 线的强力。用配方1形成的浆液黏度小，易渗透到纤 维内部，上浆均匀，有利于上浆 。
2．2．2浆液黏度稳定情况

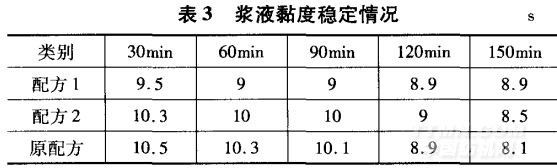

浆液黏度稳定情况见表3
.png)
浆液黏度稳定性的好坏，直接影响到上浆率的高 低，若浆液的黏度不稳定，则所浆纱线上浆率高低不 匀，纱线强力不匀，会严重影响纱线质量。从表3可 知，配方1的浆液随时间的延长黏度变化不大，保持在 9 S左右，浆液稳定性好，能保证上浆率的稳定，从而浆 纱质量稳定。而原配方的黏度变化较大，浆液不稳定。
2．2．3浆纱品质的测定

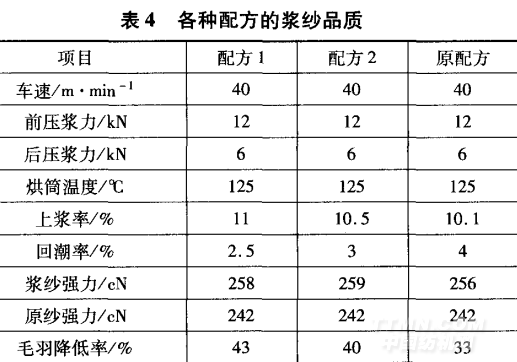

浆纱品质的测定见表4
.png)
后压浆力的大小关系到经纱上浆率的高低，为了 提高上浆率，采用加大前压浆力，同时减少后压浆力的 方法，以增加渗透。从表4可知，用配方1的浆液浆 纱，上浆率明显高于原配方，浆纱强力显著增大，毛羽 率降低，所以固体丙烯酸浆料浆纱能达到较好的上浆 效果。 2．3浆纱效果对照

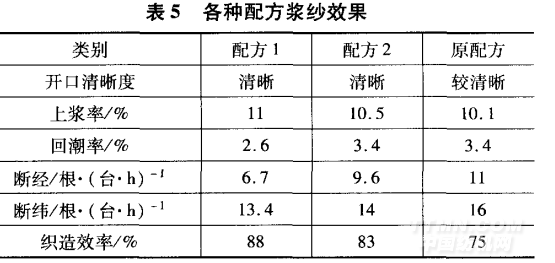

各种配方浆纱效果见表5。
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
