聚乙烯醇是目前用量最大的纺织浆料之一，使用 效果较好，但聚乙烯醇浆料难生物降解，退浆后排放到 自然界中，造成严重的环境污染。滨州鹏程纺织助剂 公司生产的固体丙烯酸浆料，其结构特点是在大分子 中引入氰基、酯基，该固体丙烯酸浆料的性能指标如 下：外观为淡黄色粉末，含水4．5％，浓度为6％、95％ 时的黏度为13 mPa·S，pH 7，在加热下溶解性良好。
1实验部分
1．1材料与仪器
品种为涤／棉13／13 523／283 180，难度系数56．2， 总紧度81％。仪器为：漏斗式黏度计，NDJ一79旋转 式黏度计，秒表，烘箱，分析天平，Y361型单纱强力试 验机，YG一171型毛羽仪。
1．2工艺流程及条件 AC一238型自动络筒机一zC—L型整经机一S222 型浆纱机(浆液温度95％，上浆车速40 m／min)一PAT —l90型喷气织机。 打浆工艺条件：调浆时先放入适量的水，慢慢投入 固体丙烯酸浆料和其他助剂，搅拌25 min后，开汽加 热至98℃，开小汽保温30 min，然后定积闷浆。 上浆工艺条件：浆液温度95℃，上浆车速40 m／min。
1．3测试方法
(1)测黏度。把浆液放人漏斗式黏度计内，当第 一滴浆液流出漏斗时，开启秒表记时，当漏斗内的最后 一滴流出时，关停秒表，读出流净浆料所需时间。平行 做n次，计算平均值。时间越短，浆液的黏度越小。 采用旋转式黏度计。取500 mL浆液，把转子插入 浆液，当旋转处于平衡状态时，从表盘上读出黏度值。
(2)纱线强力测定。采用Y361型单纱强力试验 机，用间隔长度为500 mm的纱线试样进行试验，用强 力试验机拉伸试样，直到断脱，并指示出断裂强力和伸 长，单根纱线的断裂强力从扇形刻度盘上读得。
(3)毛羽检测。采用YG一171型毛羽仪，各配方 浆的纱线分别测试30次，取平均值。
2结果与讨论

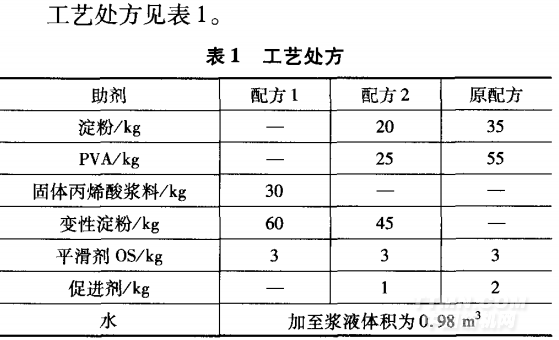

2．1工艺处方
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
