一种短氟链丙烯酸酯聚合物乳液制备及织物整理

1.4.2织物性能测试和结构表征

拒水性采用AATCC22-2001淋水法测试;拒油性按AATCC-118,采用滴管将不同的标准试液滴在织物表面,观察其润湿程度,评定拒油等级;织物与水之间的接触角采用液滴性状分析仪测量;白度按照GB/T17644-1998,在白度仪上测定,每个样测定5次,取平均值;在扫描电镜上观察纤维表面形貌.

2结果与讨论

2.1织物性能

2.1.1聚合物氟含量与整理效果间关系

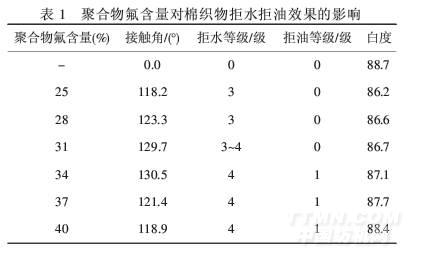

从表1可知,随着聚合物氟含量逐渐提高,用于织物整理时拒水拒油性也呈提高的趋势,拒水最高可达到4级.但当聚合物氟含量超过34%后,增加氟含量,拒水拒油性不再增加.因此,氟含量以34%为宜.

2.1.2扫描电镜

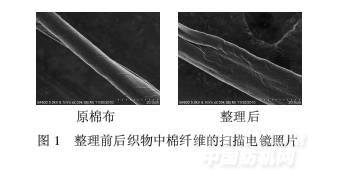

由图1可知,棉纤维经整理后表面形成一层致密且较均匀的含氟聚丙烯酸酯膜,该膜包裹在纤维表面,使纤维具有拒水性.

2.2聚合物膜FT-IR

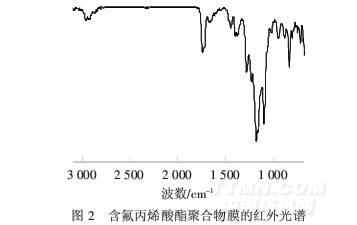

图2表明,1 185 cm-1和1 103 cm-1附近有很强的吸收峰,其为C—F伸缩振动的特征峰;在1 287 cm-1附近有C—O伸缩振动峰;1 742 cm-1附近较强的吸收峰为C O特征吸收峰;在2 964和1 383 cm-1附近为亚甲基和甲基的特征吸收峰.表明乳液中聚合物为三种丙烯酸酯聚合物.

2.3聚合物乳液性能

2.3.1乳液粒径

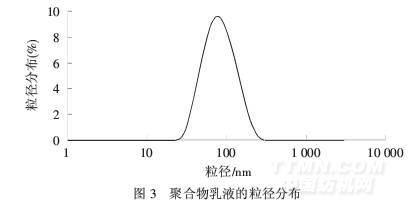

从图3可以看出,聚合物乳液粒径主要分布在20~120 nm,平均粒径为76.9 nm,说明聚合物乳液粒径小,粒径分布较均匀.

2.3.2乳液稳定性

由表2可知,得到的聚合物乳液稳定性良好.

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
