棉织物的纳米TiO2防紫外线整理

2.2.3　光老化后的耐水洗性能

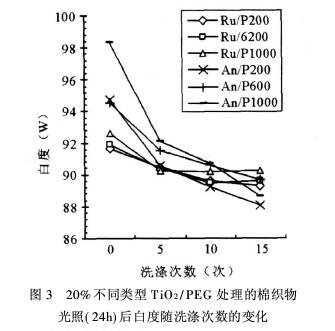

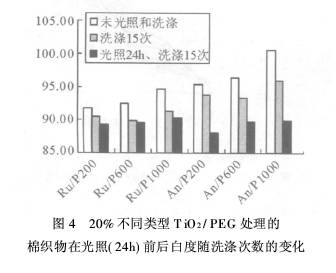

从图3可以看出,光老化24h后棉织物的白度在前5次洗涤时变化最大,而且随着洗涤次数的增加而逐渐减小,这与光老化前的白度随洗涤次数的变化类似。在图4中,当洗涤15次时光老化后棉织物的白度比光老化前的白度小,这是因为TiO2作为光催化剂当受到紫外线的照射时表面被活化而显示出强氧化性,使纤维及其架桥剂氧化老化而释放出TiO2的缘故。

2.3　TiO2整理棉织物的断裂强度

在表2中TiO2/PEG处理棉织物的断裂强度均比未处理棉织物小,而且随着PEG分子量的

增加棉织物的断裂强度减小。强度的减小率使Rutile-TiO2处理的棉织物小于Anatase-TiO2,这是因为Rutile-TiO2的比表面积相对小,吸附氧的能力较差,而其光催化活性比Anatase-TiO2小所以对棉纤维及架桥剂的老化作用小。

3　结论

3.1　在相同条件下,Rutile-TiO2的附载量比An-atase-TiO2多,其UPF值大;随着TiO2/PEG浓

度的增加或者PEG分子量的增大,TiO2的附载量增多,UPF值也增大。

3.2　棉织物的白度与其TiO2的附载量有密切关系。在相同条件下,Anatase-TiO2的白度高于Rutile-TiO2;随着TiO2/PEG浓度的增加或者PEG分子量的增大,TiO2的附着量增加,白度值也增大。

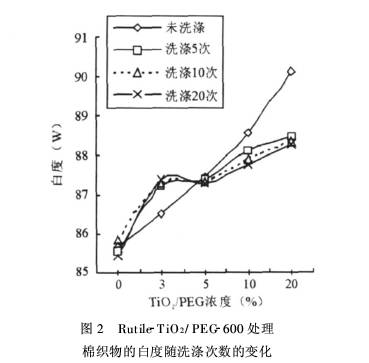

3.3　随着洗涤次数的增加,TiO2的脱落量增多白度值下降,其中前5次洗涤的白度值下降最大。在相同洗涤次数时,20%TiO2/PEG的白度变化最明显,而低TiO2/PEG浓度的白度变化很小。

3.4　光老化24 h后,棉织物的白度随洗涤次数的变化与光老化前的白度变化相似。当洗涤次时,光老化棉织物的白度比光老化前的白度小。

3.5　TiO2/PEG处理棉织物的断裂强度均比未处理棉织物小,而且随着PEG分子量的增加而减小。光老化24h后的断裂强度比光老化前小,其减小率为Rutile-TiO2小于Anatase-TiO2。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
