涤纶织物无氟溶胶-凝胶法拒水整理

向圆底烧瓶中加入乙醇、氨水,一定温度下搅拌30min。然后滴加一定量的正硅酸四乙酯,搅拌90min。取出陈化60min后,测试粒径,并对织物进行整理。织物整理工艺:一浸一轧(带液率70%～80%) →80 ℃烘3min

    烷烃硅氧烷的水解及自组装过程将不同碳长的烷烃硅氧烷加入一定量的乙醇中,再加入适量的冰醋酸和去离子水,在室温下搅拌60min。将经二氧化硅溶胶整理后的布样浸入该水解液中60min,取出室温晾干后,放入预热至120 ℃的烘箱中烘60min。

1.5　测试方法

(1)接触角测试:使用OCA40型视频接触角测量仪进行接触角测试,水量为6μL ,当水滴与织物接触60s后读数。在同一样品的不同位置测量5次,取平均值。

(2)耐洗性能测试:按AATCC测试方法61- 2003《洗涤不褪色,家用和商用:加速》测试。

(3)织物断裂强力测试:根据GB/ T3932- 1997《纺织品织物拉伸性能第1部分:断裂强力和断裂伸长的测定———条样法》测试。

(4)白度:将试样叠成8层,在WSB2Ⅱ白度计上按GB8425- 1987标准方法进行测试。

(5)透气性:根据GB/ T5453- 1997《纺织品织物透气性的测试》标准测试。

2　结果与讨论

    氨水用量对二氧化硅溶胶粒径的影响

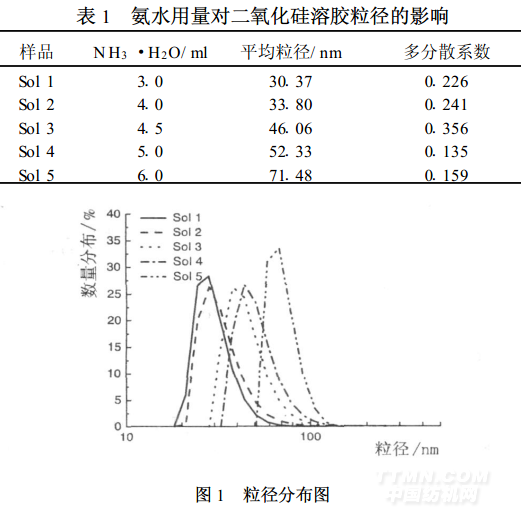

采用氨水作为催化剂制备二氧化硅溶胶,固定正硅酸四乙酯(TEOS)用量6ml 和乙醇用量100ml ,考察氨水用量对二氧化硅溶胶粒径的影响,结果见表1和图1。由表1和图1可以看出,随着氨水用量的增加,二氧化硅溶胶的平均粒径逐渐增大,这是因为氨水浓度的增加会加速正硅酸四乙酯水解及缩合。因而,通过改变氨水的用量可以方便快捷地控制二氧化硅溶胶的粒径。

2．2　二氧化硅溶胶粒径对接触角的影响

分别将经二氧化硅溶胶Sol 1～Sol 5整理的织物(试样1～试样5)和空白涤纶织物(试样6)浸渍在2%的辛基三甲氧基硅烷的水解液中,通过自组装方式[7～9]赋予织物拒水效果,其接触角变化见表2。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
