.png)
.png)

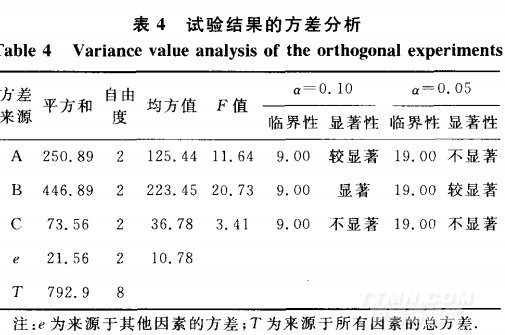

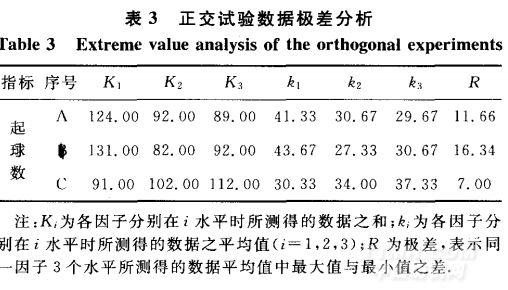

由表3和4可以看出，因素B对织物起球数的影响较为显著，B2优于B1和B3，B3优于B1，这表明整理剂用量(o．w．f)是抗起毛起球整理中最主要的影响因素，但整理剂并不是用得越多越好；因素A也存在一定的影响，在显著水平较大时，略微显著；因素C不显著，说明整理时间对抗起毛起球整理效果的影响不是很明显，所以因素主次顺序为B>A>C．其中，A2和A3相差不大，C1，C2和C3的差别也较小，从节省时间资源成本角度考虑，可选择A2，C1．综合这3个因素，选择最佳工艺参数为A2B2C1，即整理温度为40℃，整理剂用量(O．w．f)为4，整理时间为20min．按照此_丁艺参数对纳米抗菌针织物进行整理，并参照起毛起球评级标准进行评级，试验结果如表5所示．
.png)

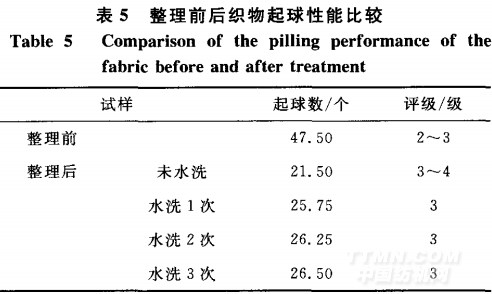

从表5可以看出，经过抗起毛起球整理之后，纳米抗菌针织物的抗起毛起球性能可提高0．5～1个级别，水洗3次，起球数变化较小，织物的抗起毛起球性也能较好地保持．对整理后织物刚柔性能进行测试，结果如表6所示．
图9
从表6可以看出，经整理后织物纵向抗弯刚度更小，悬垂系数未发生较大变化，但CV值明显减小．说明经过整理后，织物柔软性更好，这主要是有机硅弹性体可在纤维表面形成高分子弹性膜，使织物悬垂性更均匀，表面更滑顺、柔软，织物的风格得以改善．
3结语
本文以纳米抗菌纱线制备的双罗纹针织物为研究对象，选用ShinchemSD8070有机硅弹性体抗起毛起球整理剂，对该针织物进行抗起毛起球工艺整理．采用单因子法研究了整理温度、整理剂用量(o．w．f)、整理时间对针织物整理效果的影响，通过正交试验得出较优工艺参数，并测试分析了较优工艺整理前、后织物的刚柔性，并得出如下结论：
(1)在纳米抗菌双罗纹针织物抗起毛起球整理中，整理温度、整理剂用量(o．w．f)、整理时间3个因素对织物整理效果都会产生影响，研究表明，纳米抗菌针织物抗起毛起球整理的较优工艺参数为整理温度40℃、整理剂用量(o．w．f)4、整理时间20min；
(2)纳米抗菌双罗纹针织物经过优选工艺参数整理后，织物抗起毛起球性能提升0．5～1个级别，水洗之后织物的抗起毛起球性也能较好地保持；
(3)纳米抗菌双罗纹针织物经过优选工艺参数整理后，织物柔软性得到改善，弯曲刚度减小，悬垂性更好．
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
