织物起球程度：采用织物经马丁代尔试验仪平磨1000转后所起球数作为指标，比较不同工艺的整理效果[4]2结果与讨论
2．1整理温度对纳米抗菌双罗纹针织物整理效果的影响

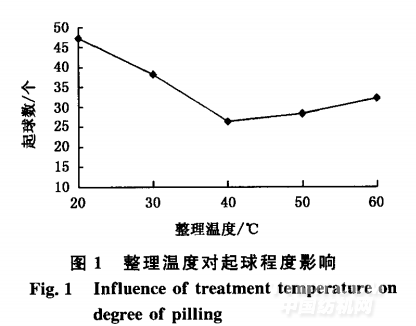

固定整理剂用量(o．w．f)为4，浴比为1：10，时间为30min，在整理温度分别为20，30，40，50，60℃时，测试整理剂对织物整理效果的影响，如图1所示．其中，织物试样在每种温度下做3次试验，结果以其平均值计．
.png)
从图1可以看出，随着温度的升高，织物起球数减少，当温度超过40℃时，起球数有增加的趋势．原因是整理剂的主要成分是有机硅乳液，温度的升高对整理剂活性乳化有影响，温度过高破坏有机硅在织物上成膜的稳定性，为此确定适宜的整理温度为30～50℃．
2．2整理剂用量对纳米抗菌双罗纹针织物整理效果的影响

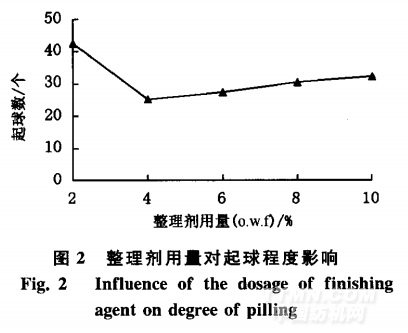

固定整理温度为50℃，浴比为1：10，时间为30rain，在整理剂用量(O．w．f)分别为2，4，6，8％，10％时，测试其对织物整理效果的影响，如图2所示．其中，织物试样在每种整理剂用量下做3次试验，结果以其平均值计．
.png)
从图2可以看出，加入整理剂后，织物起球数减少，但当溶液中整理剂达到临界浓度后，起球数趋于饱和，甚至有增加趋势．原因是加入整理剂后，纱线表面形成一层薄膜，束缚了纤维头端，使纤维之间的抱合更加紧密，当整理剂同纤维之间的交联趋于饱和，成膜的强度也趋于极限值，增加整理剂用量，对整理效果影响不大．故整理剂用量(o．w．f)适宜范围为3～5．
2．3整理时间对纳米抗菌双罗纹针织物整理效果的影响

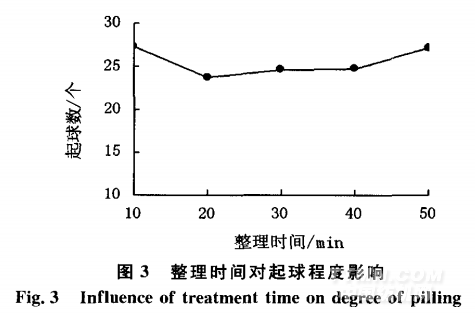

固定整理剂用量(O．w．f)为4，浴比为1：10，温度为50℃，在整理时间分别为10，20，30，40，50min时，测试其对织物整理效果的影响，如图3所示．其中，织物试样在每个时间段下做3次试验，结果以其平均值计．
.png)
从图3可以看出，整理时间对织物起球程度也有一定的影响．整理时间短，织物润湿不充分，不能在织物表面形成树脂膜，则达不到减少起球数的效果；整理时间过长，整理效果改善不明显，且整理后试样表面膜厚而不均匀，成本加大，不利于实践应用．整理时间优选为20～40rain．
2．4整理工艺参数的优化

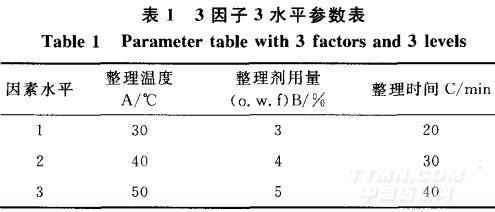

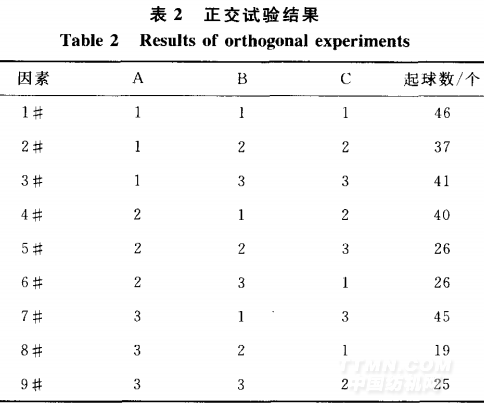

为使纳米抗菌针织物在具有较好的抗起毛起球整理效果的同时，较少影响到织物的其他性能，需在最优工艺参数下对其进行整理．本文根据单因子试验结果及规律分析，每个因子取3个水平组成正交表进行正交试验．试验因素水平表如表l所示，按照正交表I。(3。)安排正交试验，得到正交试验结果如表2所示，极差分析和方差分析分别如表3和4所示．
.png)
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
