棉包涤织物的染整加工

2　前处理工艺

2.1　翻缝烧

翻布时注意从带坯布检验印章的一面顺边翻布,幅宽一致。包边缝头要求平、直、齐、牢,以避免后续加工中断头及产生皱条、卷边。由于涤纶长丝不耐高温,因此烧毛要轻烧,要求保证布面净和匀,布面光洁度达3级以上。不能过烧,否则手感硬且影响涤纶长丝强力。

烧毛工艺　火口一正一反,车速100~110m/min。

2.2　退煮漂工艺

在棉包涤织物的退浆中,由于织物表面少量的涤纶长丝茸毛在烧毛时会熔成小球,混入合成浆料中而留在纤维上,若退浆不净,在染深色时会出现白星现象。对含杂量高的棉纤维,必须进行精练、漂白处理,以去除杂质。

棉包涤织物的退浆可基本按纯棉织物的退浆工艺,采用酶退浆工艺和酶氧一浴漂白工艺。工艺中必须注意加强退浆后的水洗,采用喷淋冲洗,左中右水流量一致,水洗槽的温度和机械作用力一致,以保证织物退浆率均匀,减少后续色差的产生。

2. 2. 1　酶退浆

处方/(g/L)

退浆酶2000L　　　　　　　　6

渗透剂TA-1                 3

pH值(用醋酸调节)           6~6. 5

车速/(m/min)               50

轧液(轧余率80% ~85% )→汽蒸(80℃×55 min)→水洗(4格, 90~95℃)

2. 2. 2　酶氧一浴漂白工艺

(1)H2O2用量

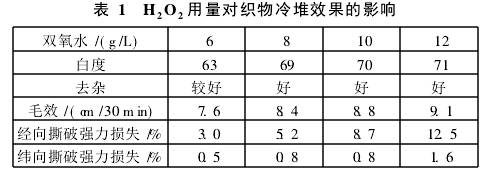

双氧水漂白可提高织物的白度,但对织物强力有一定的影响(见表1)。

工艺流程　二浸二轧(轧余率95% )→堆置(室温, 20 h,外包塑料薄膜)→热洗→冷洗→烘干

由表1可知,随双氧水用量的增加,织物白度提高,但经向强力下降较多;当双氧水质量浓度为12 g/L时,织物经向强力损伤严重,而去杂效果和毛效并不随双氧水用量的提高而显著增加。考虑到实际生产中织物上的杂质可能导致双氧水无效分解,应适当增加双氧水的用量。对已经过酶退浆处理的织物,可减轻冷堆氧漂的压力,双氧水质量浓度为8~10 g/L。

(2)酶氧一浴漂白

通过以上试验确定氧漂一浴的工艺条件如下:

处方/(g/L)

复合酶CO                    16

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
