纯棉热熔粘合衬超低甲醛防缩整理

2. 2　pH值的影响

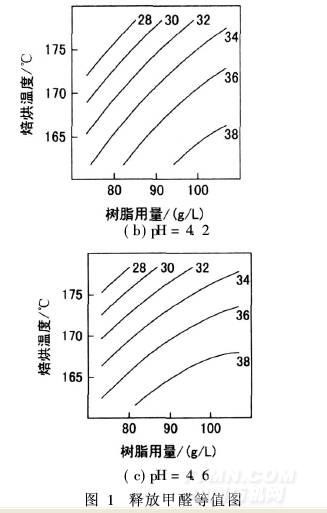

在不同pH值下的释放甲醛等值图见图1。

从图1可以看出,经防皱整理剂RESIN BRT整理后,甲醛释放量都小于40 mg/kg,符合服装厂要求。比较图1中三个不同pH值的等值图发现, pH值3. 8时,在其它条件相同情况下,整理后衬布甲醛释放量最小。防皱整理剂RESIN BRT为改性DMDHEU类超低甲醛树脂,游离甲醛量0. 1% ~0. 2%。在氯化镁和柠檬酸催化剂的作用下,与纤维素反应形成共价交联,使纤维从形变中回复的能力获得提高,降低衬布缩水率。根据质子催化理论, pH值越低,质子浓度越大,其催化作用越强,树脂与纤维分子反应形成共价键越多,未反应的残余树脂量则越少,衬布甲醛释放量越低。撕破强力是热熔粘合衬内控指标,撕破强力保留率与缩水率密切相关。在不同pH值下的纬向撕破强力保留率等值图见图2。

由图2知, pH值越低,纬向撕破强力保留率越小。如前所述, pH值低,有利于树脂与棉纤维素大分子进行充分的共价交联反应,在纤维的基本结构单元及大分子间引入一定数量的共价键后,各单元间的移动性受到限制,与未整理的纤维相比,负担外力的情况更加不均匀,纱与纱之间的滑移性下降,从而引起撕破强力的降低。另外,棉纤维不耐酸,在酸性条件下棉本身也

会部分水解,使强力下降。在衬布甲醛释放量达标的前提下,要尽量降低织物撕破强力损伤,提高衬布内在质量。综合比较整理后衬布释放甲醛量和撕破强力保留率值,取整理工作液pH值为4. 2[4]。

2.3　树脂用量的影响

从图1中还可以看出,随着改性DMDHEU树脂用量增加,衬布甲醛释放量逐渐增加。其主要来源有:树脂中的游离甲醛,未交联树脂中羟甲基的逆反应释放出的甲醛,树脂与纤维素共价交联键断裂所释放出的甲醛[5],其中未交联的羟甲基是主要来源。树脂用量增多,在同样整理条件下,整理液中未反应的羟甲基数量也会增加,因而衬布上释放甲醛量也相应增多[6]。

图2的数据也表明,随着树脂用量增加,织物的撕破强力保留率减小,撕破强力降低增大。树脂用量增大,树脂与纤维分子间形成共价交联增多。棉纤维素纤维经过整理后,与未整理过的纤维相比,纤维的断裂强力和拉伸断裂延伸度都降低。撕破强力大小与棉纱断裂强力和断裂延伸度大小几乎成正比,所以,衬布的撕破强力必然下降得更多。

当树脂用量在85~90 g/L时,织物的强力保留率最大,所以确定纯棉衬布的优化树脂用量为85~90 g/L。

2.4　焙烘温度的影响

树脂与纤维素纤维之间的共价交联化学反应需要在一定温度条件下才能实现。图1和图2中的等值线显示,焙烘温度越高,甲醛释放量越低,撕破强力保留率越小[7-8]。焙烘温度大于175℃,共价交联反应剧烈,撕破强力保留率已小于45%,衬布内在质量达不到要求;焙烘温度在170℃左右,共价交联反应充分,形成的交联键稳定,未交联的羟甲基减少,因此甲醛释放量低于36mg/kg,撕破强力保留率在50% ~52%;焙烘温度低于165℃,共价交联反应不充分,撕破强力保留率大于52%,衬布缩水率有可能达不到要求。为此,取焙烘温度为170℃左右。色差表示整理前后染色衬布在颜色知觉上的差异。图3是色差值扩大10倍等值图,图中的色差值都小于1,色差等级达到4~5级。焙烘温度对色差有一定影响,图3中的等值线说明,焙烘温度高,色差大。树脂在与纤维形成共价交联同时,有可能与部分活性染料上的亚胺基或羟基发生共价交联,改变了染料色光。另外,焙烘温度过高,不但能耗大,而且棉纤维黄变也加剧[9],色差必然增大。所以在焙烘时间2 min条件下,焙烘温度最终确定为170℃左右。


• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
