无醛树脂WSD在高档面料上的应用研究

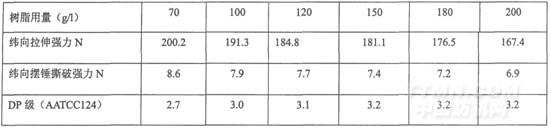

由上表可知，随着树脂用量的提高，DP逐渐提高，但强力逐渐下降，用量在150g/l，再提高树脂用量，DP级不再提高，因此，树脂用量选为150g/l左右。
    2.2催化剂用量对免烫效果的影响
    树脂用量为150g/l，改变催化剂不同的用量，各处方中均加入超柔柔软剂DT-50B新，纤维保护剂DT-6500．焙烘工艺为：165℃45秒，测试得到如下表的结果：

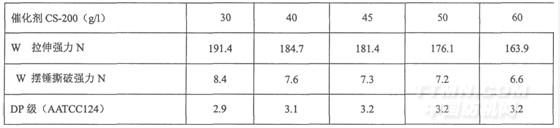

    由上表可知，增加催化剂用量，DP级逐渐提高，但是强力也明显下降，当催化剂用量是树脂用量的30%左右时(即上表40～50g/l)，综合DP级与强力最好。

2.3焙烘温度与时间对树脂整理效果的影响
    树脂用量为150g/l，催化剂用量为树脂量的30%，各处方中均加入超柔柔软剂DT-50B新，纤维保护剂DT-6500．改变不同的焙烘温度和时间测试得到如下表的结果：

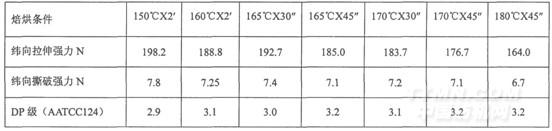

    由上表数据可知，在温度160℃-170℃，焙烘时间45秒时，可达到较好的平服度，再提高温度，平服度增加不明显，强力损失较大。最佳的温度与时间为165～170℃45秒。
3  应用及结果
    3.1纯棉府绸的无醛免烫整理
    用布：C40X40X120Xl00府绸
   前处理及染色工序  退浆煮练---氧漂漂白---烧毛---碱丝光---染色---后道水洗酸中和(布面PH值为6.0)
    无醛免烫整理工艺
    工作液处方：无醛树脂WSD               150g/l
    催化剂CS-200              50g/l
    纤维保护剂DT-6500         40g/l
    超稳定有机硅柔软剂DT-508  20g/l
    渗透剂JC-1                1～2g/l
    拉幅定型机工艺及参数：
    轧车压力：0.15mpa  轧液率63%  车速：30～35m/min
    预烘房温度：98℃  预烘出布布面含潮8%  定型温度：165℃（有效焙烘时间45秒）
    粘理后各指标测试：

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
