无皂黏合剂乳液合成及在静电植绒中的应用（二）

2·1·6无皂黏合剂乳液粒子的TEM分析

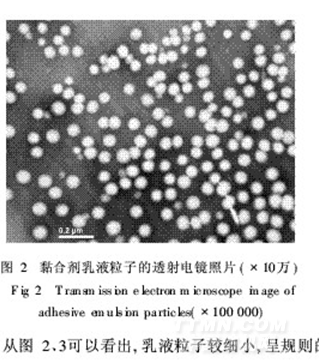

    黏合剂乳液粒子在透射电子显微镜(TEM)下放大10万倍,其形态结构如图2所示,粒子的粒径分布见图3。

图2

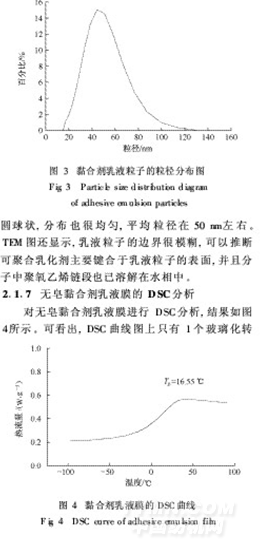

图3

    变区间,Tg为16·55℃,已知均聚物PBA、PMMA、PSt的Tg分别为-57、105、100℃,而在DSC曲线均无此种转变,可说明各反应单体及马来酸酐脂肪醇聚氧乙烯醚单酯化物共聚良好,不存在相应的均聚物。

 2·1·8无皂黏合剂乳液膜的FT-IR分析

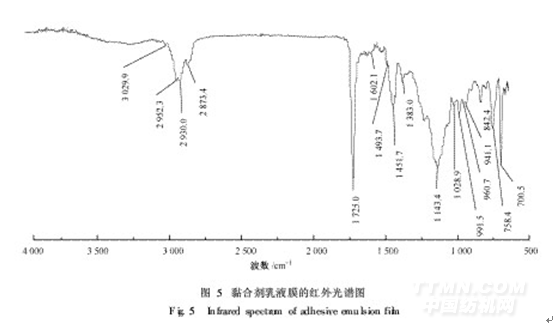

    合成的无皂黏合剂乳液膜的FT-IR谱图如图所示。由图可见,3029·9cm-1处是苯环上C—H伸缩振动峰;2952·3、2873·4cm-1处是—CH3的不对称和对称伸缩振动峰;2930·0cm-1处是—CH2的不对称伸缩振动峰;1725·0cm-1处吸收峰是酯基中羰基CO的伸缩振动峰;1602·1、1493·7、1451·7cm-1处是苯环中CC的吸收峰;1383·0cm-1处是末端—CH3的吸收峰;1143·4、1028·9cm-1是C—O—C的吸收峰;991·5、842·4cm-1处是—CH3和—CH2面外弯曲振动吸收峰;960·7、941·1cm-1处是丙烯酸丁酯的特征峰;758·4、700·5cm-1处是单取代苯C—H面外振动吸收峰。由此可说明各单体及马来酸酐脂肪醇聚氧乙烯醚单酯化物之间已经发生了共聚。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
