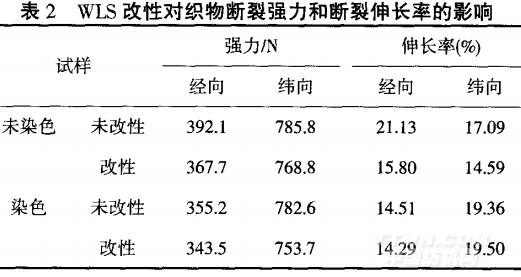

由表2可知，改性CVC织物强力有所下降的原因 是改性后棉纤维无定形区内的羟基和wLS上的活性 基团形成共价交联，使得大分子滑移受到阻碍，纤维 断裂伸长率明显下降，导致织物强力下降．染色后纤 维强力继续下降的可能原因为染色温度过高，染色时 间过长，导致纤维无定形区的部分化学键断裂，使得 织物强力有一定程度下降．
.png)
2．3 阳离子改性CVC织物经几种硫化染料染色后的效果评价

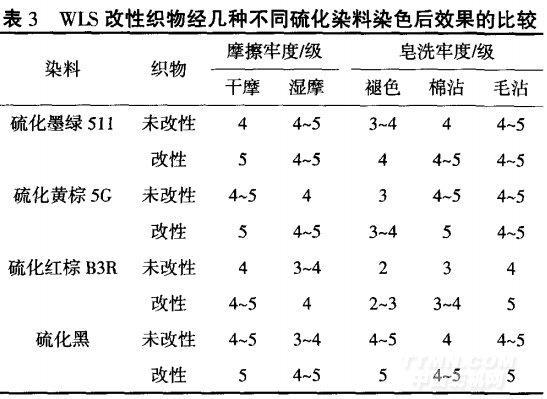

按优选的改性条件处理CVC织物后用1．3工艺 染色，染料用量均为5％(ow1)，测试相应染色织物的K／S值，结果如图6所示．试样牢度测试结果见表3．
.png)
由图6可见，不同硫化染料染色的测试结果表明经wLS改性的CVC织物的K／S值提高都非常明显由表3皂洗牢度测试结果发现，硫化墨绿51 1和硫化黄棕5G的毛沾等级保持不变，仍为4～5级，硫化黑提高0．5级，而硫化红棕B3R可提高1级；它们的褪色牢度和棉沾牢度均略有提升．摩擦牢度除硫化黑湿摩擦牢度提高1级外，其他干湿摩擦牢度均提高0．5级由此可知，CVC织物经助剂改性后，织物的摩擦牢度和皂洗牢度会有所改善．
3结论
(1)阳离子WLS改性CVC织物的优化工艺：在40℃，浴比1：30条件下，CVC织物经10 g／L WLS处理5min，再用4 g／L NaOH在60℃处理30 min，充分水洗，晾干．
(2)阳离子WLS改性的CVC织物能提高硫化染 料的吸附量，K／S值提高非常明显，从而使染料利用率 得到提高；另一方面，WLS改性CVC织物也使得摩擦 牢度和皂洗牢度提高．织物白度、断裂强力和断裂伸 长率略有下降，改性的CVC织物吸水性能明显增强， 织物服用性能得到改善．
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
