用阳离子型助剂WLS改性CVC织物提升硫化染料染色性能的探讨

2．1．2 WLS处理温度

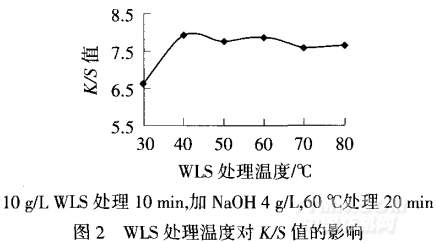

由图2可见，随着处理温度的升高，染色织物的 K／S值先增大后减小，40℃时K／S值达到较高水平．主 要原因是在温度较低时，改性处理不完全，适当升高 温度，有利于改性剂吸附并扩散进入纤维内部，同时 加速助剂与纤维之间的反应，提高改性效果，而当温 度太高时，助剂水解加速，使得织物改性程度降低．所 以，后续将改性织物的温度控制在40℃．

2．1_3 WLS处理时间

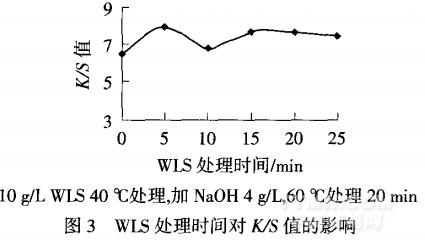

由图3可知，WLS处理织物5 min后，加入NaOH， K／S值最大，说明WLS对CVC织物的亲和力较大，在 较短时间内，WLS就能够很快地吸附在织物上，并在碱 的作用下，与纤维发生化学反应，形成共价键，使得纤维改性．但处理时间延长后助剂的水解程度增加，致使 改性效果降低．所以，WLS改性织物5 min后加入NaOH．

2．1．4 NaOH用量

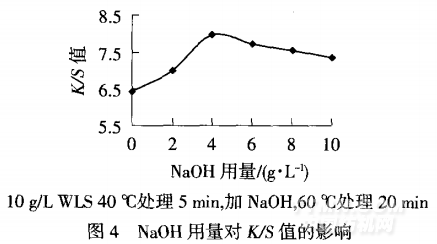

由图4可知，随着NaOH用量的增加，染色织物的K／S值增大，在4 g／L时达到最高，NaOH对K／S值的影响非常明显．因为NaOH有利于WLS中的环氧基开环，使其和纤维发生更好的交联，但NaOH用量太高，助剂水解速率提高，织物改性效果也会降低．所以，后续将NaOH用量固定在4 g／L，在此条件下，染料利用率也较高

2．1．5 NaOH处理时间

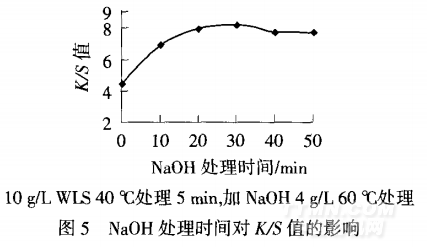

由图5可知，随着NaOH处理时间的延长，染色织 物的K／S值增大，且在碱处理30 min时K／S值达到最 大值，再延长时间，K／S值有所降低．这说明适当延长 NaOH处理时间有利于WLS与纤维充分反应，但当处 理时间较短时，纤维和WLS反应不充分，反之，时间过 长时，WLS与纤维之问形成的共价键会水解而断裂。 使得改性效果下降，并最终使／O'S值下降．所以，后续 将NaOH处理时间控制在30 min．

2．2阳离子改性对CVC织物其他主要物理性能的影响

2．2．1毛效和白度

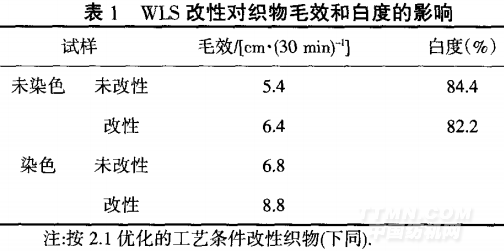

由表1可知，CVC织物助剂改性后，无论染色前后 织物毛效均明显提高，这可能与助剂所带阳离子基团 和染料结构有关，织物吸水性能得到改善有利于染色 和后处理．吸湿性提高后，CVC织物的穿着舒适性也 会随之得到提高．CVC织物助剂改性后，织物白度略有 下降

2．2．2断裂强力和断裂伸长率

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
