1．1．1．3醋酸乙烯酯共聚物
聚醋酸乙烯酯虽然本身是一种粘合剂，但不耐洗、性能较硬，因此不能单独作为涂料印花粘合剂，如果将它和其它单体进行共聚，或者将其进行改性，则可以作为印花粘合剂使用。
1．1．2反应型粘合剂
反应型粘合剂是通过在粘合剂分子链中引入适当的反应型基团，使粘合剂能够交联或直接与纤维发生共价结合，形成网状结构，因而耐溶剂性、耐热性和弹性均
大为提高，摩擦牢度也可改善。含反应性基团单体的粘合剂主要有以下几类。
1．1．2．1胺基单体的粘合剂
分子中具有氨基的粘合剂，可和适当的交联剂反应形成网状结构。
1．1．2．2含羟基单体的粘合剂
分子链中的胺基可和适当的交联剂反应形成网状结构。
1．1．2．3可自身交联并和纤维反应的粘合剂
这类粘合剂含有丙烯酸甲酯等可自身交联的单体。反应型粘合剂的性能随所用单体的性质和共聚比而变化，例如，丙烯酸乙酯和丙烯氰共聚物的玻璃化温度约为一15～5℃，当丙烯酸乙酯被丙烯酸丁酯代替后，玻璃化温度则约为一25～5℃《二，比前者低很多，相应的抗张强度、耐热性也相应提高。
1．2按照在水中的分散状态分
涂料印花粘合剂按照在水中的分散状态的不同，大致也有三种类型，即水分散型、油，水型和水／油型。
1．2．1水分散型粘合剂
如阿拉明粘合剂，成膜速度快、不需要高温焙烘。
1．2．2油，水型粘合剂
如网印粘合剂、东风牌粘合剂等，其特点是制备简单，易于拼色、清洗方便。
1．2．3水／油型粘合剂
这类粘合剂具备印花轮廓清晰、渗透性好、手感好等优点，但花纹耐摩性较差，易燃烧，清洗要用有机溶剂，所以日常生产中应用很少。
2涂料印花粘合剂的成膜机理
2．1成膜过程
涂料印花粘合剂在成膜过程中，除交联剂的交联作用及自交联型粘合剂的自交联是化学过程外，基本上是物理过程。粘合剂的物理状态不同，成膜机理也不一样。
2．1．1水分散型粘合剂的成膜过程
阿拉克明粘合剂是溶于醋酸和水的，属于水分散型，聚合物分子相互纠缠在一起，粘合剂以分子的状态分散在溶剂中，随着溶剂的蒸发，粘合剂分子进一步相互纠缠，从而形成皮膜。成膜不需要太高温度，只要能将溶剂蒸发掉就能够形成理想的膜，外加交联剂也是在这个过程中起交联作用。
2．1．2乳液型粘合剂成膜过程
乳液型粘合剂成膜机理要相对复杂些。因为乳液型粘合中高分子聚合物是多分子存在乳液粒子中，乳液粒子分散在水介质中。它的成膜需要经历以下三个阶段。
2．1．2．1水分的蒸发

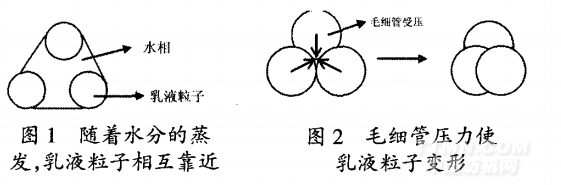

粘合剂随着水分的蒸发，乳液粒子相互接近形成相接触，见图1、2。
.png)
2．1．2．2乳液粒子变形
互相接近的乳液粒子之间产生毛细管现象，出现毛细管压强，促使毛细管变细；毛细管越细，压强越大，当毛细管压强大于乳液粒子的抗变型力的时候，乳液粒子就发生变形，如图2。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
