棉织物的纳米TiO2和ZnO紫外屏蔽整理*

1.2.3　浸轧工艺路线

将洗净的待处理织物在蒸馏水中浸泡2 min后放入无机紫外线屏蔽整理剂,室温下二浸二轧(第1次浸5 min,第2次浸3 min,轧液率均为70%),再中温预烘(80℃,5 min)、高温焙烘(140~160℃,1.5 min),即成功能性织物.

1.3　测试及表征

1.3.1　红外光谱分析

使用美国Nicolet公司生产的NEXUS-670傅里叶红外拉曼光谱仪对添加柔软剂前后的纳米粉体进行检测,分辨率<0.09 cm-1.

1.3.2　扫描电镜(SEM)分析

使用日本电子株式会社JEOL JSM-5600 LV型扫描电镜,观察无机紫外线屏蔽整理剂中纳米粒子的粒径和分布状况.

1.3.3　织物的抗紫外能力测定

采用美国LabsPhere公司的UV-1000 F紫外透过率分析仪,测试织物的抗紫外能力.

1.3.4　耐洗性测试

洗涤标准:参照GB /T 8629—88《纺织品试验时采用的家庭洗涤和干燥程序》标准;

洗涤设备:卧式前装料翻滚烘干全自动洗衣机(青岛海尔洗衣机厂);洗涤条件:中性洗涤剂,质量浓度为2 g /L,浴比1∶40,在40℃条件下连续洗涤16 h(相当于50次洗涤),然后在60℃下烘干.

2　结果与分析

2.1　黏合剂对纳米抗紫外悬浮液分散稳定性的影响

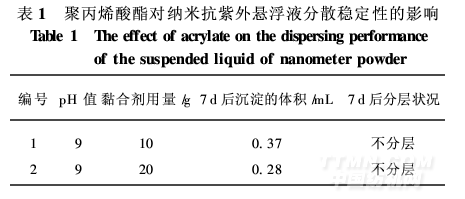

　　通过乳液聚合得到的聚丙烯酸酯系列高聚物,其性能好坏直接关系到纳米颗粒在织物上的分布与形态,如配伍性差,纳米颗粒会在溶液中“生长”成微米颗粒,从而使纳米材料的所有特性消失.因此,还需进一步通过实验考察其对纳米抗紫外分散液的分散稳定性的影响.为此,在纳米混合粉体占2%、聚羧酸钠分散剂占0.15%、pH值为9的TiO2和ZnO纳米粉体分散液中分别加入10,20,30 g的聚丙烯酸酯黏合剂,配成100 g的乳液,用磁力搅拌器以3 000 r /min的速度混合5 min,静置观察其稳定性,结果见表1.

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
