2. 2 亲水整理剂KL-WPS与壳聚糖的复配比例

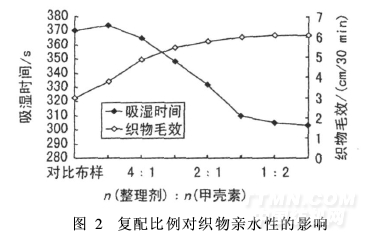

将2. 7%壳聚糖溶液与60 g/L亲水整理剂KWPS溶液按比例进行复配,测试整理后聚酯织物的吸湿性和导湿性,并与仅用亲水整理剂KL-WPS整理的试样进行比较,见图2。未整理聚酯织物的毛效为1. 0 cm/30 min。
.png)
从图2可知,复配液中壳聚糖含量增大,聚酯织物的吸湿时间迅速缩短,毛效增加;两者复配比例为1∶时,曲线趋于平缓,吸湿时间和毛效增加缓慢;两者复配比例为1∶3时,聚酯织物的吸湿性能和毛效最好吸湿时间为303 s,毛效达6. 1 cm/30 min。考虑到两者复配比例为1∶1与1∶3时,聚酯织物的吸湿和导湿性相差不大,KL-WPS整理剂与壳聚糖的复配比例确定为1∶1。
2.3 整理聚酯织物的防污性和抗静电性能

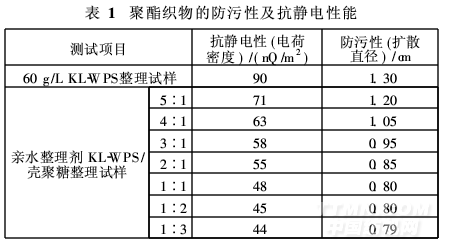

聚酯织物经壳聚糖与亲水整理剂KL-WPS的复配液整理后,测试防污性和抗静电性,结果见表1。
.png)
从表1可看出,经亲水整理剂KL-WPS/壳聚糖溶液处理后的织物,电荷数少于单独用60 g/L KL-WP整理的织物。其原因是壳聚糖在酸性介质中可以吸附氢质子形成—NH3+,其结合到纤维上后,可使纤维在水中具有离子导电功能,使摩擦产生的静电荷迅速逸散。此外,壳聚糖整理后织物的吸湿性增加,在纤维表面形成连续的水膜,可溶解空气中的二氧化碳和纤维中存在的电解质,从而间接地提高了表面电导率。织物导电性增加后,表面能降低,因此,防污性提高。亲水整理剂KL-WPS/壳聚糖溶液复配比例为1∶1时,防污性能和抗静电性能较好。
3 结论
(1)聚酯织物亲水整理时,聚酯聚醚型亲水整理剂KL-WPS的最佳用量为60 g/L。
(2)聚酯聚醚型亲水整理剂KL-WPS与壳聚糖溶液的相容性好,复配时未出现浑浊、沉淀现象。两者复配比例为1∶1时,织物的吸湿性、导湿性、防污性和抗静电性均显著提高,且比单纯用亲水整理剂KL-WPS整理效果更好。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
