壳聚糖/聚酯聚醚型亲水整理剂

1.2　试验方法

1. 2. 1　亲水整理剂工作液复配

(1)壳聚糖降解

将20 g壳聚糖溶解在600 g醋酸溶液(浓度4%中,加入124 gH2O2,升温至40℃,降解2 h,使其黏度达到8~9 Pa·s(80~90 cP),即得壳聚糖溶液(质量分数约为2. 7% )。

(2)亲水整理剂KL-WPS溶液配制

称取20 g亲水整理剂KL-WPS投入80 g水中,用水浴锅于45~50℃加热15 min,搅拌至固体完全溶解,即配制成含固量为20%的亲水整理剂KL-WPS溶液,待用。

(3)工作液复配

将一定浓度亲水整理剂KL-WPS溶液与壳聚糖溶液按不同比例混合,得到复配工作液,待用。

1. 2. 2　聚酯织物亲水整理工艺

二浸二轧KL-WPS/壳聚糖整理剂工作液→预烘(105℃×3 min)→焙烘(140℃×2 min)

1.3　性能测试

1. 3. 1　吸湿性

将聚酯纤维织物平整地固定于烧杯上,使之保持一定的张力,用直径为1 cm的滴定管在距离布面5 mm处滴一滴水(约0. 04 mL),并开始记时;当水滴完全扩散至无镜面反射时,停止记时,记录水滴被吸收所需要的时间。

1. 3. 2　导湿性

按照FZ/T 01071—1999《纺织品毛细效应试验方法》测试。

1. 3. 3　防沾污性

将硬脂酸异辛酯溶液与机油按质量比1∶1混合,并加入少许碳黑调色,搅拌均匀后,用玻璃棒沾少许滴在聚酯织物中央,待其扩散完毕,测试污染液在织物上的扩散直径。

1. 3. 4　抗静电性

按照GB/T 12703—1991《纺织品静电测试方法》C法(电荷密度法)测试。

2　结果与讨论

2. 1　亲水整理剂KL-WPS用量

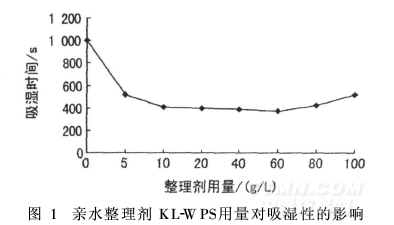

采用不同用量(5~100 g/L)亲水整理剂KL-WPS溶液对聚酯织物进行亲水整理,织物的吸湿性见图1。

从图1可以看出,随着亲水整理剂KL-WPS用量增大,聚酯织物的吸湿时间显著缩短;当其用量为60 g/L时,聚酯织物的吸湿时间最短,为370 s;继续增加亲水整理剂用量,织物吸湿时间反而有所增加。这是因为聚酯纤维与亲水整理剂聚酯链段的共结晶能力有限,KL-WPS整理剂用量在60 g/L时,两者的结合达到饱和,再增加其用量,织物手感变得粗糙,吸湿性能也不再提高。因此,亲水整理剂KL-WPS用量以60 g/L最佳。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
