2.2 测试方法
洗涤方法 按AATCC-135标准执行。
皂洗牢度 按GB/T 3921. 3—1997标准执行。
摩擦牢度 按GB/T 3920—1997标准执行。
抗静电性能 按FZ/T 01042—1996执行(测试温度27℃,湿度55% )。
导湿速度 测试织物毛效。
吸湿性能 在涤纶织物上用吸管滴上水滴,记录水滴完全扩散的时间。
快干性能 在涤纶试样中央滴上定量的水0. 5 g,每10 min测定一次,计算织物上的水分率,直至水分率小于1%。
易去污性能 按传化企业标准执行,将机油滴在涤纶织物中央,用玻璃纸盖住油污,用2 kg的法码压1 min,放置15 min,用家用洗衣机在洗衣粉2 g/L、40℃的条件下洗涤12 min,漂洗,晾干。用灰卡评定易去污等级。
3 试验结果

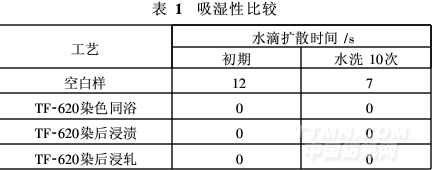

3.1 吸湿性(表1)
.png)
3.2 导湿速度
涤纶的吸湿性和导湿速度都较差,当人体出汗时,很难将汗液及时排出,感觉发闷。而采用吸湿排汗剂,无论是采用染色同浴、染后浸渍或染后浸轧法,都具有优异的吸湿性和导湿性(表2)。
.png)
3.3 快干性

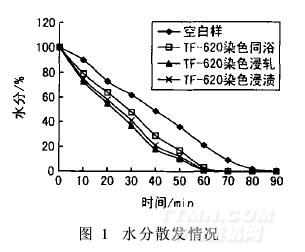

经吸湿排汗剂TF-620整理后,涤纶织物上的水分散发明显加快,它是通过提高织物的吸湿性和导湿速度获得的。其中,染后浸渍或染后浸轧法效果更佳(图1)。
.png)

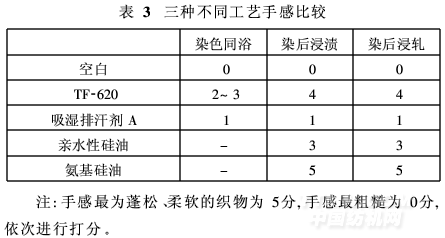

3.4 手感(表3)
.png)
吸湿排汗剂TF-620可与染色同浴进行,而普通亲水性硅油和氨基硅油由于容易破乳而不能与染色同浴。染色同浴除了明显改善织物手感外,还可以起到匀染和浴中抗皱作用。这是因为:
(1)吸湿排汗剂TF-620在80~90℃时就已充分进入涤纶纤维内部,并在涤纶表面形成一层连续的亲水膜,能提高涤纶的亲水性,防止因织物拒水而引起的飘浮、打结和堵缸,产生色花。
(2)吸湿排汗剂TF-620可改善织物的润滑性,防止擦伤和鸡爪印的产生。若采用染后浸渍或染后浸轧,织物的手感更为蓬松和柔软,较部分亲水性硅油好,与氨基硅油相差不
大。经TF-620整理的织物手感明显优于同类吸湿排汗剂。

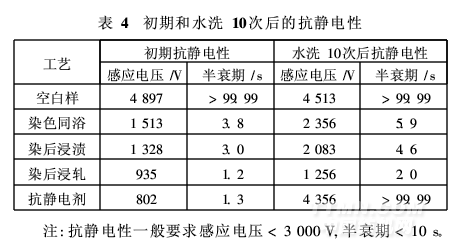

3.5 抗静电性
.png)
而且具有较好的耐洗性。其中,采用染后浸轧法效果最优(表4)。TF-620与抗静电剂相比具有以下优点:
(1)TF-620可同时解决手感和静电问题;而抗静电剂不能改善织物的手感,若与有机硅复配又会降低抗静电性能。
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
