1．6硬挺度测试
参照标准ZBWO 4003-1987《织物硬挺度试验法斜面悬臂法》，硬挺度用滑出长度表征。
1．7抽拔力测试
采用YG001A型单纤维电子强力仪测纱线表面 兔毛滑脱或断裂的抽拔力。在一定范围内纤维发生 滑脱或断裂时抽拔力越大，说明兔毛织物防掉毛效 果越好。记录纤维抽拔力的大小以及纤维滑脱的根 数，分析影响兔毛防掉毛效果的因素。每个试样测 200根，拉伸速度20 mm／min。
2 结果与讨论

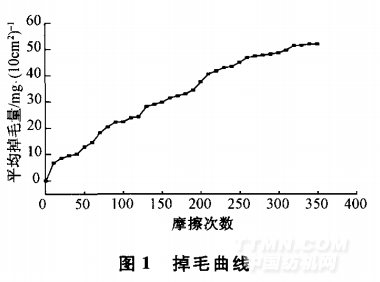

2．1掉毛曲线与掉毛速率曲线 有研究表明，摩擦次数对织物的掉毛量有很大 影响，而掉毛曲线对摩擦次数的确定有很大帮 助 。机器每摩擦10次称量1次织物磨毛后的 减量，以摩擦次数为x轴，掉毛量为Y轴进行作图， 结果如图1所示。图1表明：兔毛织物的掉毛量随 着摩擦次数增加也相应的增加，当摩擦次数达到 300次左右时，曲线斜率已变的很小，掉毛量基本趋 于稳定。
.png)

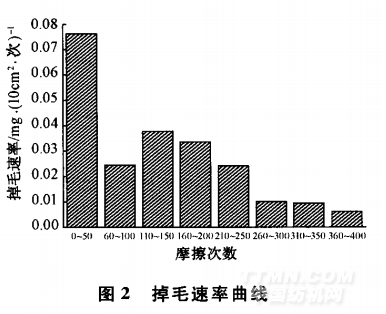

兔毛织物在日常服用过程中，与周围的其他物体不断发生摩擦，这种摩擦力使兔毛易于断裂或者 滑出纱线和织物的表面而形成掉毛，但是由于这种 作用比较柔和，所以发生掉毛的是那些断裂强力和 抽拔力较小的兔毛，它直接影响兔毛掉毛量。通过线性拟合方法分别获得掉毛曲线中磨擦10～50、 60～100、110～150、160～200 210～250 260～300 300～350、360～400次各阶段的斜率，以获得的斜 率为Y轴，磨擦次数为x轴，得到掉毛速率直方图， 结果如图2所示。 由图2可看出，在初始阶段掉毛量增加很快，这 是因为摩擦因数小，强力低的兔毛提前滑脱与断裂 并迅速从织物上掉落。但随着摩擦次数的增加，织 物的掉毛速率成波动性变化，这一方面说明织物上 的兔毛纤维的断裂强力、抽拔力差别较大，另一方面 也说明织物上兔毛纤维规格具有鲜明的特点，相近规格的兔毛纤维从织物上掉落所需要的外界条件也 要相近。分析图2可以得到以下结论：当织物平磨 接近50次时，掉毛速率达到第一个波谷，此时，断裂 强力较小、抽拔力较弱的兔毛纤维已经从织物上掉 落；之后掉毛速率在波动中逐渐降低，当织物平磨 300次左右，织物的掉毛速率已经很小了，此时，已 经基本达到模拟日常穿着过程，兔毛纤维的掉毛量 基本不再增加。
.png)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
