SINYO交流伺服系统在电脑横机上的应用

4、SINYO伺服系统横机控制系统接线图与参数设置

电脑横机运行时是通过主伺服电机拖动横机机头做往复运动实行编制。采用伺服和同步齿形带驱动，机头可进行调节行程。一般运行过程中要求伺服电机带动机头换向平稳，无抖动和振动噪音，在正反转交替时要平滑无明显抖动现象。

摇床横移机构针织横机是生产毛衫的主要设备，而毛衣的花色品种及织物结构的变化，除了取决于三角机构的变换和排针外，摇床的横移也起到了重要作用。利用摇床横移可纺织斜纹、绞花、空花、移圈等复杂结构的织物。由于机器本身结构特点以及移圈功能的自动实现对摇床横移的准确性、平稳性、可靠性和机电一体化方面具有一定要求，摇床横移一般采用伺服或步进电机滚珠丝杆螺母副传动来实现。

SINYO伺服应用在电脑横机上，包括2部分：第一部分驱动主电机（1KW，1500RPM）通过皮带传动带动机头在床身上做来回往复运动，第二部分驱动摇床电机（0.75KW，3000RPM）通过皮带，带动滚珠丝杠来移动针板对校花纹。目前，SINYO伺服系统已经成功运用在浙江某电脑横机上，以下是SINYO伺服控制系统信号接线和参数设置。

4.1控制线（CN2）接线图：

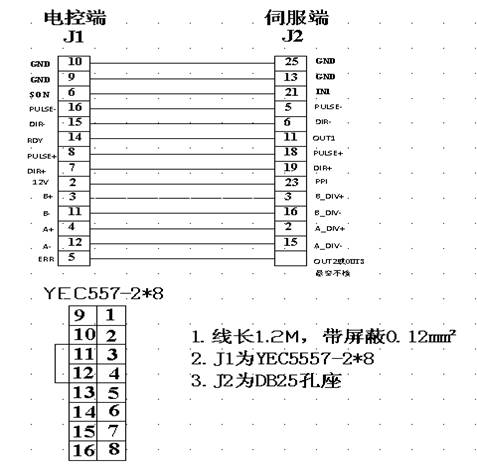

图4 主轴信号线接线图

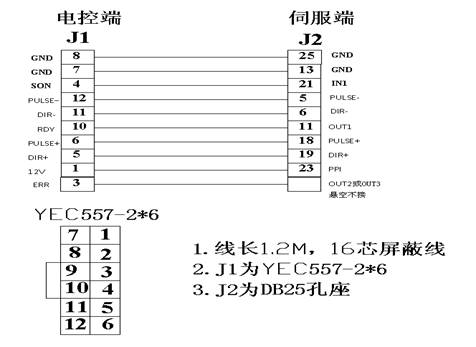

图5 摇床信号线接线
