功能性针织产品的开发

拉幅定形工艺参数：

温度  1～5烘室150℃

车速  25 m／min

1．2注意事项与分析

1．2．1染色前对织物进行精练的目的是为了去除纤维上含有的涤纶油及低聚物．提高纤维的吸湿排汗性能 因强碱对聚酯纤维有“剥 皮效应”．所以精练时不能在高温 强碱下长时间处理．以免损伤涤纶 纤维的表面结构．造成沟槽模糊． 影响吸湿效果

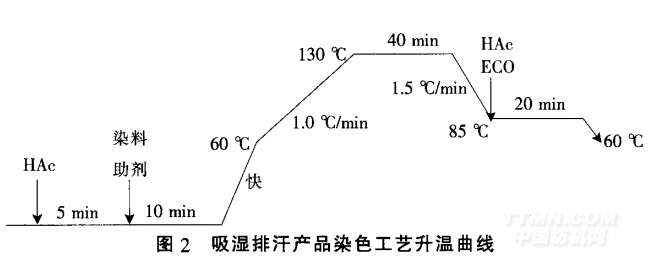

1．2．2 因吸湿排汗聚酯纤维DTY 的比表面积大．毛细管效应强．极 易吸附染料．因此始染温度为60 ℃．升温速率不宜过快．以免造成 色花 染色后．进行还原清洗去除 织物表面的浮色以提高色牢度：另 外清洗还可去除织物表面的残余助剂．使聚酯纤维DTY表面的沟 槽清晰稳定

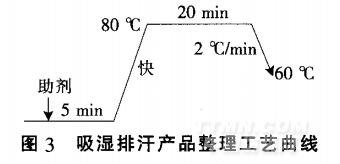

1．2．3织物进行柔软整理时．不宜 采用具有疏水性的柔软剂．应使用 低黏度、亲水性好、柔软效果好的 助剂．否则会影响织物的芯吸作 用．降低吸湿排汗效果

1．2．4织物脱水时间不宜太长．时 间太长则可能过多减少织物上亲 水性有机硅抗静电柔软剂的含量

 1．2．5为确保织物的手感和吸湿 排汗的效果．织物定形前可浸轧吸 湿排汗整理剂和亲水性有机硅抗 静电柔软剂．定形温度不宜太高． 温度过高会使聚酯纤维DrY结构 中的孔道、沟槽产生膨胀、扭曲，冷 却后这些形变会被固定．使孔道堵 塞、沟槽模糊。影响织物的透湿效 果。另外，如果定形温度太高，会造成纤维内部上染的分散染料升华到纤维表面．影响织物的皂洗色牢度。

2阻燃针织产品的开发

有两种方法可赋予针织产品 阻燃性能：一种是在合成纤维纺丝 过程中加入阻燃剂．通过共聚或共 混改性的方法使纤维具有阻燃性： 另一种是纤维在后整理加工中进 行阻燃整理．从而获得阻燃效果 阻燃整理剂按其成分可分为卤系类、磷酸酯类和无机阻燃剂类。国内生产阻燃剂助剂的厂家及其产 品有：北京洁尔爽高科技有限公司 的羊毛阻燃剂AFW、上海新力纺 织化学品有限公司的涤纶阻燃剂 尼普威DFR、上海助剂厂的棉用阻 燃剂CP等2．1大生产实例

 2．1．1织物规格56 dtex／24 f涤纶经编起圈织物

2．1．2工艺流程 毛坯一水洗一染色及阻燃整 理一还原清洗一热水洗(60℃．10 min)一酸洗(冰醋酸1 mL／L．10 min)一水洗一脱水一开幅缝头一 浸轧柔软剂、拉幅烘干一起圈一拉 幅定形一检验 包装

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
