图3 CAS乳液在棉纤维表面的SEM图
考虑到有机硅膜覆盖在纤维表面后也会引起纤维的表面性能发生改变，对经CAS乳液处理纤维表面的接触角进行测试，结果表明：蒸馏水在整理的棉纤维织物表面的接触角已达60．25。（未整理织物为5°)。这是CAS乳液在棉纤维表面成膜的又一例证，说明织物经CAS乳液处理后附着一层薄膜，导致整理织物表面接触角增加，亲水性下降．
2．2应用性能
从表1可以看出，相比未整理织物，CAS乳液整理织物的柔软度(经+纬)由整理前的684mN下降至577mN，表明整理后织物柔软性能提升，亲水性和白度有所下降，同时获得了油滑柔软手感．

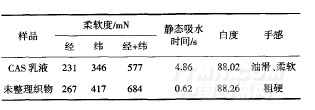

表1CAS乳液处理棉纤维织物的应用性能
.png)
3结论
（1）CAS乳液粒子呈圆球状，分布较均匀，平均粒径32．56nm，Zeta电位为-28．35mV．
(2)CAS乳液在棉纤维表面成膜性能良好，成膜后致使纤维表面原有凹槽消失，获得了平整光滑的微观表面；蒸馏水在经CAS乳液处理后的棉纤维织物表面的接触角达60．25。；CAS乳液整理织物的柔软性能较未整理织物有所提升，同时织物获得了独特的油滑柔软手感．
<<上一页[1][2]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
