有机硅改性二聚酸二异氰酸酯及在织物整理中的应用

2．2扫描电镜

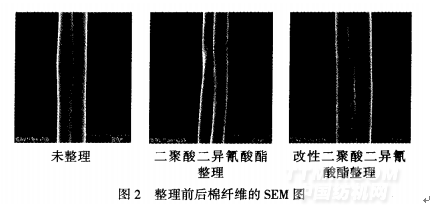

由图2可知，棉纤维经整理后，在表面形成一层致密且较均匀的膜，该膜包裹在纤维表面，赋予纤维良好的拒水性，同时使得纤维之间的摩擦系数下降，可获得柔软、丰满的手感．但二聚酸二异氰酸酯及改性二聚酸二异氰酸酯整理后纤维表面形成的单分子膜不会改变被整理纤维的表面形貌．

2．3整理后综合性能

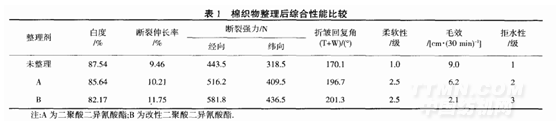

由表1可知，整理后织物的强力和断裂伸长率都有较大的提高，改性二聚酸二异氰酸酯整理的织物使纤维之间更加整齐紧密，抵抗外力能力更强．白度有一定程度的下降，原因是整理剂为橙黄色的粘稠液体．折皱回复角和柔软性都有一定程度的提高，原因是处理后的棉织物纤维之间动摩擦系数降低．整理织物的酸酯及改性二聚酸二异氰酸酯分子不但在纤维表面附着，且渗透到纤维内部，在纤维表面和内部交联成毛效和拒水等级也都有较大提高，由于二聚酸二异氰膜，二聚酸的长碳链结构提供了良好的拒水性能

3结论

(1)以3一氨丙基甲基二乙氧基硅烷和二聚酸二异氰酸酯为原料，制得改性二聚酸二异氰酸酯，通过FT-IR进行结构表征，证实该产物为所设计的日标产物．

(2)经改性二聚酸二异氰酸酯乳液处理后，棉织物的强力有了明显的提高．手感提高到2．5级，拒水性能提高到3级，但白度和毛效有所下降．

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
