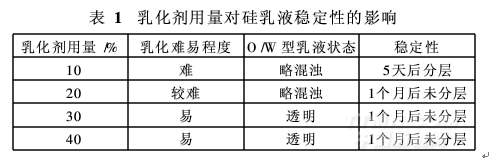

.png)
由表1可知,随着乳化剂用量的提高,BPEAS越易乳化,稳定性增加,在乳化剂用量>30%时,硅乳稳定性良好,考虑成本因素,乳化剂用量选30%比较合适。
2. 4 pH值对硅乳稳定性及应用性能的影响
pH值会影响BPEAS的离子状态,即影响BPEAS硅油乳液的带电性能,进而影响其稳定性。pH值对BPEAS硅乳稳定性的影响,结果见表2。
.png)
由表2知, pH值为5. 5~7. 0时,硅乳最为稳定。这是由于在弱酸性条件下,BPEAS中的氨基带正电,使氨基硅微乳乳粒表面的电荷密度增高,这样乳粒在热运动时因同性电荷之间排斥作用就不会聚集在一起而发生分层;若pH值过大,乳液粒子就有可能在热运动时因同性电荷之间的排斥作用过强造成乳液分层。BPEAS乳液带正电有利于BPEAS分子在负电性的纤维表面定向吸附,改善硅油分子在纤维上的排列取向,这对BPEAS最终能表现出良好的整理效果十分有利。因此,用不同pH值的硅乳在相同棉布上做了柔软度和折皱回复角的对比研究,结果见表3。

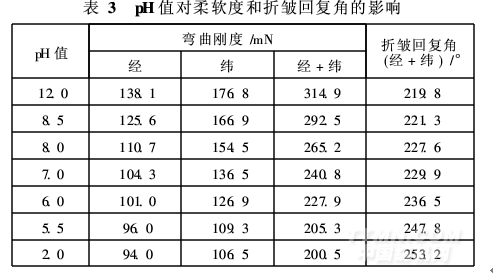

.png)
由表3可知,硅乳pH值为5. 5~7. 0时,弯曲刚度较小,织物手感柔软,在棉纤维上整理效果最佳。
2.5 应用性能
BPEAS由于其特殊的嵌段型聚醚氨基链节结构,覆盖在纤维表面后,会引起织物应用性能的明显变化。
因此,用含固量为30%和pH值为6的BPEAS硅乳对棉织物进行处理,整理后棉织物的性能见表4。

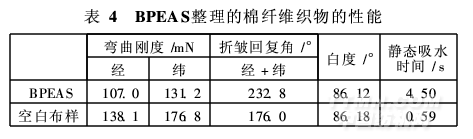

.png)
由表4可知,与空白布样相比,经BPEAS处理后的棉织物,其经、纬向的弯曲刚度明显减小,折皱回复角增大,说明处理后的织物柔软度增加,弹性增强;白度基本不变,说明抗黄变能力较强;静态吸水时间仅4. 5 s,表明BPEAS呈具有大量亲水性的聚醚链节结构,改善了以往阳离子聚硅氧烷所赋予织物的强疏水性。
3 结论
(1)在表面活性剂脂肪醇聚氧乙烯醚AEO-3的作用下,嵌段型聚醚氨基硅BPEAS能被乳化成粒径为98. 8 nm,ζ电位为+73. 03 mV的透明状阳离子微乳。
(2)制备的BPEAS微乳离心稳定性、稀释稳定性及耐弱酸碱稳定性良好,使用时不会产生分层或漂油现象。
(3)pH值为5. 5~7. 0、含固量为30%的BPEAS硅乳具有优异的应用性能,可赋予织物优良的亲水吸湿性、低黄变性以及柔软滑爽性。
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
