新型阳离子高分子分散剂的合成与应用-纺织技术中心

新型阳离子高分子分散剂的合成与应用

来源：印染在线　发布时间：2012年05月23日

2．3阳离子超细颜料分散液的性能

2．3．1粒径与Zeta电位

从图3可以看出，分散液的平均粒径为193．1nm，粒径分布指数PDI为1．81．

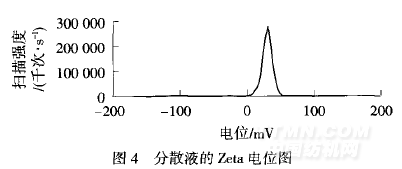

由图4可知，PSVD制成的颜料分散液中颜料表面的Zeta电位>30mV(30．6mY)，静电排斥作用很大．相对于颗粒分子运动而言，运动动能不足以克服此能垒时，颗粒相互排斥，悬浮液稳定分散．阳离子高分子分散剂作用于分散液中，空间位阻与静电排斥作用同时存在，从而更有效地阻止了颜料颗粒的聚集．

2．3．2稳定性

超细颜料分散液的离心稳定性为50．4％，离心稳定性不是十分理想，原因是离心机的转速比较大，离心时间比较长．

分散液放置一周后观察静止稳定性，出现大量沉淀这是由于合成的高分子分散剂溶剂化链成分比较多，分散剂的亲水性比较强，锚固端数量不足以在颜料表面形成包覆膜．

从结构上来看，苯环上一个c原子被N原子取代形成了吡啶环结构，而吡啶环中N原子有两个孤对电子没有与其他原子共轭，因此，两个孤对电子可以与一些具有空轨道原子的颜料相结合(如颜料红245)以增强对颜料的附着力．[51

3结论

通过溶液自由基引发聚合反应，合成了含有苯环与毗啶环的新型高分子分散剂PSVD．使用PSVD对颜料红245进行分散，因双锚固基团的协同作用共同作用于颜料表面，增强了对颜料的分散效果，故所制备的阳离子超细颜料分散液粒径<200Bin，离心稳定性为50．4％。
