纯丙乳液聚合及应用研究

2.1.2引发剂用量

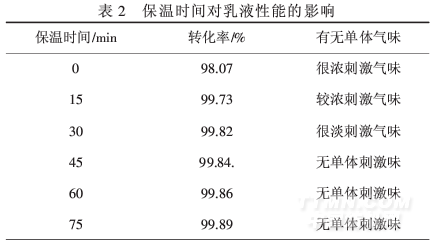

由图1可以看出,引发剂用量为0.5%(对单体总质量)时,单体转化率可达90%以上.由于未反应单体通过后续保温可进一步降低.因此,控制引发剂用量为0.5%。

2.1.3温度

由图2可知,温度太低聚合反应速度较慢,反应不完全,80℃时总体转化率达到较大值.继续升高温度,转化率不再上升,甚至有下降趋势,且当温度过高反应热很难控制,生成的乳液稳定性变差,出现凝胶,影响粘合剂的性能.因此,选择反应温度为80℃.

2.1.4乳化剂配比及用量

2.1.4.1 m(OP-10)∶m(LAS)

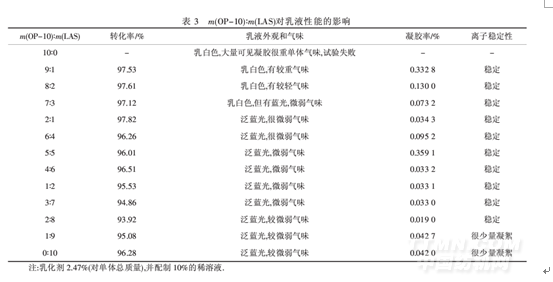

由表3可知,当m(OP-10)∶m(LAS)=2∶1时,转化率很高,凝胶率很低,故选择此比例为乳化剂配比.

2.1.4.2乳化剂用量

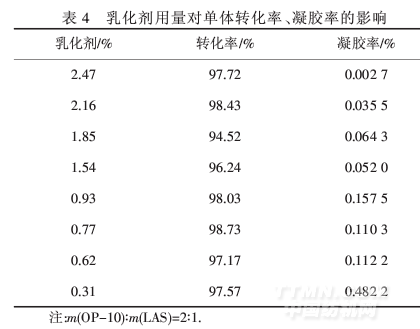

由表4可知,乳化剂用量太少,会导致部分乳胶粒表面不被乳化剂覆盖,易出现凝胶、分层现象.但过多乳化剂会使粘合剂的耐水性下降,生产加工中易产生泡沫,操作困难.因此,在使乳液稳定的前提下,应尽量少用乳化剂.乳化剂用量为0.77%(对单体总质量)时,转化率较高,凝胶率较低.从工业产品生产的稳定性和保险性考虑,选择乳化剂用量0.77%为宜.

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
