由于TAED具有低温漂白作用,促进了纤维素纤维、蛋白质纤维等纺织品的低温氧漂工艺的应用[3-6],在低温条件下白度明显高于单独使用双氧水,减少纤维在高温下的损伤程度[7]。图1和图2显示TAED+H2O2和单独H2O2的白度值和拉伸强度的比较。它们是在pH=10·5,温度70℃, 1小时氧漂工艺条件下的结果。
.png)
.png)
.png)
2烷酰氧基类化合物活化剂
这类化合物属于一种表面活性剂,它的通式
如下:
其中性能和性价比最佳的结构为:即烷酰氧基苯磺酸盐(AcyloxybenzenesulphonateAOBS)[8],代表性品种为壬酰氧基苯磺酸钠(Sodium nonanoyloxy benzenesulfonate,NOBS)[9]。称为第二代漂白活化剂,属于释氧活化能更低的低温高效型活化剂。
20世纪80年代中期至90年代初期,国外众多享有盛誉的化学公司如: Proctor& Gamble(P&G)、Shell、Du Pont、Uniliver、Kao、Lion等公司就NOBS的合成与配方发表了大量专利[10-12]。

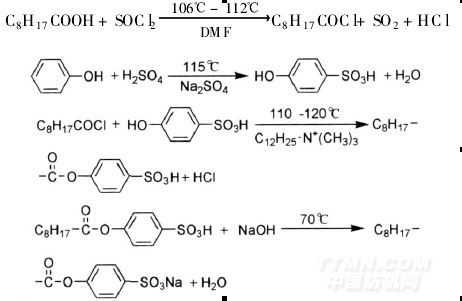

NOBS的分子结构如下,CASNo: 91125-43-8NOBS是由壬酸在DMF催化剂存在下与二氯亚砜反应生成壬酰氯;苯酚与浓硫酸反应得到对羟基苯磺酸;然后,该二生成物在叔胺存在下得到壬酰氧基苯磺酸,中和为钠盐[13]。反应如下:
.png)
NOBS在过棚酸钠存在下(洗衣粉中NOBS为3~8%,PB为10~20% ),在过氧化阴离子作用下生成过氧壬酸和没有氧化能力的过氧二壬酰。
.png)
40℃~50℃,即能释出壬基过氧酸阴离子,由于温度低,对纤维损伤小。但是NOBS漂洗中浓度太高反而对漂白不利,因为在产生壬基过氧酸同时,还生成酸性很强的对羧基苯磺酸,中和部份碱剂,使pH下降,不利于生成过氧化阴离子。
如果羧酸碳原子数小于8的,生成的过氧羧酸能溶解于水中,不易吸附到纤维上,使纤维表面上的过氧羧酸浓度与溶液中相同。其双氧水活化效率较低,漂白效果较差,如TAED,这种活化剂称为亲水性活化剂。如果过氧羧酸的碳原子数大于8,过氧羧酸不易溶于水而易被纤维所吸附,使纤维表面上过氧羧酸浓度高于溶液。其双氧水活化效率高,漂白效果较好,这种活动化剂称为疏水性活化剂,如NOBS。
3 N-酰基己内酰胺化合物活化剂
继TAED和NOBS之后,又开发了阳离子型季铵盐类过氧化物的活化剂品种,美国北加州大学纺织学院和土耳基伊斯坦堡大学对阳离子活化剂的合成和应用进行了研究。在N-酰基己内酰胺(N-AcylCaprolactam)类中,已开发应用的2只品种为:N 4(三乙基铵甲撑)苯酰基己内酰胺氯化物(N 4(TriethylAmmoniomethyl)benzoyl caprolactam chloride,简称TBCC)和6 N,N,N-三甲基铵甲撑己酰基己内酰胺对甲苯磺酸(6 N,N,N-Trimethylam-monio hexanoyl caprolactam p-toluenesulfonate,简称THCTS)。它们的分子结构式如下:
.png)
TBCC是由对氯甲基苯甲酰氯分别与二乙胺和己内酰胺脱去氯化氢,然后与氯乙烷反应得到季铵盐[14]。
TBCC与过硼酸钠分解出的过氧化氢在碱性条件下生成的过氧化氢,阴离子反应,产生N-4-三乙基铵甲撑苯甲酰过氧酸阴离子,能起漂白活化作用[15-16]。
<<上一页[1][2][3]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
