芳香功能整理织物的制备与性能研究

2．3．1耐皂洗能力

从表1可以看出，随皂洗次数的增加，织物中香精含量逐渐降低，经50次皂洗之后，织物仍有香味．经聚丙烯酸酯类粘合剂整理过的织物，皂洗50次留香率为13．17％；而经聚氨酯粘合剂整理的织物，皂洗50次留香率为7．12％．

2.3．2耐刷洗能力

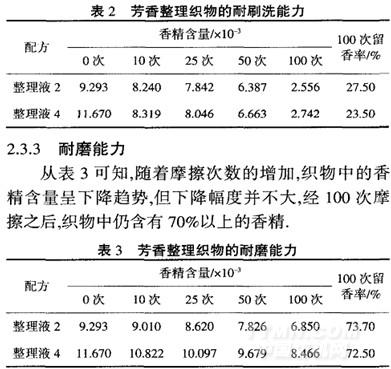

从表2可以看出，随着刷洗次数的增加，织物中香精含量逐渐降低，经100次刷洗后，织物上仍有20％以上的香精，原因是香精微胶囊粒径较小，粒径分布在0．4～3Ixm，与粘合剂的接触表面积较大．

由图4可知，纯香精整理过的织物香味损失很快，一周之内香精基本挥发殆尽．织物经微胶囊整理后，前3个月织物上的香精含量减少速率较大，3个月之后，织物上香精含量减少幅度较小，香精释放速率相对缓慢．当织物放置7个月之后，仍含有5％左右的香精，织物保持清淡的香味．由此看来，将香精微胶囊化后整理到棉织物上，可以达到缓慢释放香味、持久留香的效果．

2．3．5强力

2．3．5．1拉伸强力

从图5可看出，整理后，织物的拉伸强力均比未整理基布有所增加，但增加量都相差不大，这说明整理织物的拉伸强力主要取决于基布的强力，整理对织物强力的影响不是决定性的．由于粘合剂JJS和Pu-1均具有优良的成膜性和高弹性，其中聚氨酯类粘合剂Pu-1在这方面的优点更为突出，当粘合剂薄膜伸长达到织物的断裂伸长率时，薄膜也具有一定的强度．所以在整理织物拉伸时，基布和薄膜共同承担外力．且粘合剂填充于织物表面的空隙并渗透到表层纤维问，在拉伸时弥补了长丝纱中纤维断裂的不同时性，所以，整理织物比其基布拉伸强度值会略有增加．I。1加入微胶囊后，整理织物的拉伸强力略有下降，原因是微胶囊微粒改变了有机薄膜的表面结构，降低了粘合剂和棉纤维之间的交联程度，但与基布相比，微胶囊整理后织物的拉伸强度仍有增加．

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
