光亮型聚丙烯酸酯的合成与应用

由图1 可以看出,聚丙烯酸酯乳液的平均粒径为0.113 μm,粒径分布窄,只有一个峰,说明乳液粒径较小,分布均匀,乳液稳定性较好.

2.1.2红外光谱(FT-IR)

在图2a 中,3 462.09 cm-1是—OH 的伸缩振动吸收峰,1 645.27 cm-1是—CH CH2的伸缩振动吸收峰,1 107.03 cm-1是饱和仲醇的伸缩振动吸收峰,表明烯丙基缩水甘油醚

中968.18 cm-1是脂肪醚对称的伸缩振动吸收峰.在图2b中,1 190.76 cm-1是—COOH 中C—O 的伸缩振动吸收峰,1731.28cm-1是C O 的伸缩振动吸收峰,1 449.27cm-1是    是烷基芳基醚键的伸缩振动吸收峰,1 640.36 cm-1是苯环的伸缩振动吸收峰.因此,该红外光谱表明中间体及光亮型聚丙烯酸酯的结构与目标结构基本吻合.

2.1.3Zeta 电位

Zeta 电位是一个表征分散体系稳定性的重要指标.在乳液中的颗粒表面存在着双电层,围绕颗粒表面分为两层,内层和外层之间存在电势差,当电势差介于-30~30 mV 时,颗粒之间没有足够的排斥力,颗粒容易聚集,乳液不稳定.颗粒的电势差绝对值大于30mV时,颗粒之间排斥力足够大,乳液的分散稳定性能好.加入聚碳酸酯二元醇的聚丙烯酸酯乳液的Zeta 电位为-31.100 mV,其绝对值大于30 mV,乳液的稳定性较好.

2.1.4扫描电镜

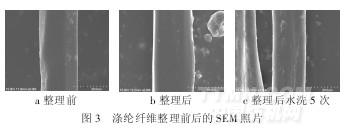

由图3 可见,与整理前的纤维相比,整理后的纤维表面形成了一层整理剂膜,分布均匀而致密.经过水洗后纤维表面的膜仍较完整的存在,说明整理剂与纤维结合得比较好,形成的膜牢度较高.

2.1.5热性能(TG-DTA)

由图4 可知,光亮型聚丙烯酸酯涂层胶的失重分为3 个阶段:第一阶段在50~372.11 ℃,失重率为0.5%,在100 ℃附近有一个吸收峰,这是少量的水分蒸发引起的;第二阶段在372.79~460 ℃,失重率为99.3%,在405.54 ℃附近有一个吸收峰;第三阶段在460~550 ℃,460 ℃以后聚丙烯酸酯涂层胶几乎无剩余.由以上分析可知,在372.79 ℃以下光亮型聚丙烯酸酯是很稳定的.

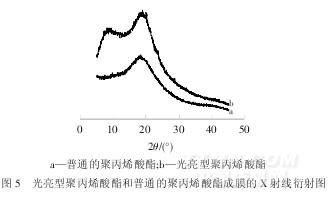

2.1.6广角X-射线衍射(WAXD)

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
