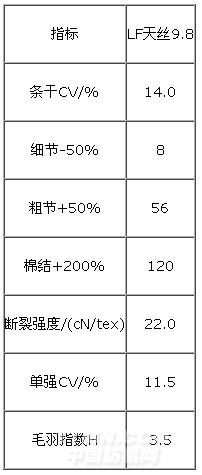

根据USTER统计规律推导100%粘胶纱（环锭纺）9.8tex成纱指标，我们制定LF天丝9.8成纱指标介于50%与5%之间，指标如表3。
表3 LF天丝9.8成纱指标
.jpg)
2 问题及现状
2011年，天丝原料供应日趋紧张，我们在天丝原料的检验中发现，天丝的疵点含量同去年相比越来越高。疵点是指生产过程中形成的不正常的异状纤维，会影响化纤的可纺性和成纱质量，其危害性更甚于短纤维。
2.1天丝纤维疵点分类【2】
天丝纤维疵点，根据其形状分类如下：
并丝：粘合在一起不易分开的几根纤维；
流丝：纺丝断头在凝固液中处理时间过长，而发硬或断头在纺丝过程中未经拉伸，形成一束卷缩纤维；
天丝块：天丝纤维中杂质的未形成纤维的小块凝固原液，其上或附有纤维；
粗纤维：纤维直径为正常纤维的4倍以上的单根纤维。
2.2天丝纤维疵点实验方法
下面是我们天丝原料疵点的检验的方法和实验过程。
将150g试样扯松，铺在给面台上，开启杂质机后，将试样送进给棉罗拉，大约10min内处理完。取出试样，在给棉台上按上述方法在处理一次，杂质盘上的落棉不能再打。将二次打下的疵点放于黑绒板上，用镊子把疵点（粗纤维、粘胶块、并丝、流丝）拣出，称重，精确至0.0001g。折算为每百克纤维中疵点毫克含量（mg/100g）：
2.3天丝纤维疵点统计
经试验，近两年天丝纤维疵点含量统计如表4。
表4 天丝纤维疵点含量
.jpg)
GB/T 14463—2008规定粘胶短纤疵点指标为：疵点含量≤4.0 mg/100g则为优等品；疵点含量≤12.0 mg/100g则为一等品；疵点含量≤30 mg/100g合格品。
由表4及GB/T 14463—2008规定可以看出，2011年进口的天丝纤维，因疵点含量超过优等品、一等品，将被降为合格品，甚至不合格品。
3高疵点天丝纤维单唛试纺
3.1单唛试纺生产过程中异常现象
天丝原料中的疵点严重超标，引起我们高度重视。这些疵点对纺纱过程、成纱质量、后道加工将会产生怎样的影响？我们按同样的生产工艺和路线，分别对疵点含量正常、因疵点含量高而超标的天丝原料在纯天丝LF9.8品种进行单唛试纺试验。
LF9.8生产工艺路线：A002D→A036B→A076C→A186D→FA317A→FA317A→FA426→FA507A→AC338。
高疵点含量的天丝在生产过程中：清花车肚落棉、梳棉车肚落棉、斩刀落棉异常，出现类似于碎纸屑状的小白点，还存在粗纤维、硬丝、成撮短纤维。
3.2单唛试纺半制品成品质量

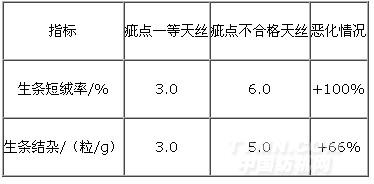

经测试分析：生条质量情况对比如表5。
表5 LF天丝9.8生条质量
.jpg)

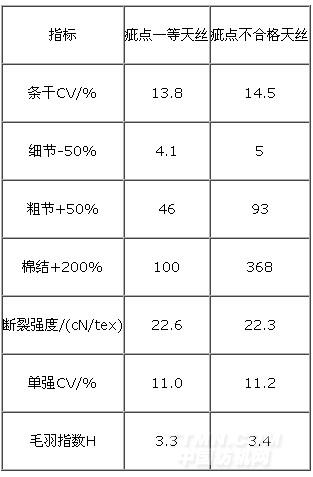

LF天丝9.8成纱质量如表6。
表6 LF天丝9.8成纱质量
.jpg)
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
