低甲醛硬挺整理剂

2．3甲酉享／多聚甲醛的摩尔分数比对树脂的影响

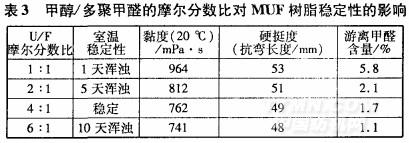

用甲醇与羟甲基作用形成醚键，降低反应活性，提高树脂的稳定性，延长储存期。醚化反应在酸性介质中进行，在此阶段缩聚和醚化反应同时进行。若甲醇量不足，缩聚反应快于醚化反应，醚化度低，游离甲醛含量偏高，树脂稳定性降低；甲醇过量，则会增加成本，降低树脂的黏度及含固量，而且稳定性也会降低。甲醇／多聚甲醛的摩尔分数比对树脂的稳定性及布面游离甲醛含量的影响见表3。

从表3看出，提高甲醇／多聚甲醛摩尔分数比，可以降低游离甲醛含量；然而，甲醇的增加，又会降低织物的硬挺度。综合考虑树脂的稳定性和整理织物的硬挺度，本试验选取甲醇／多聚甲醛摩尔分数比为4：1。用该配方合成的树脂室温下储存稳定，布面游离甲醛含量为1．7％，整理织物抗弯长度达49FILm，硬挺效果良好。

2．4捕醛剂M用量对树脂的影响

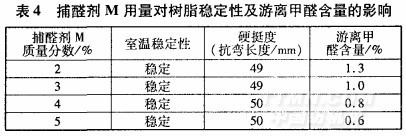

捕醛剂M是一种胺类化合物，能在酸性条件下与甲醛反应生成水溶性高分子物，而且不影响MUF树脂本身的稳定性。表4为捕醛剂M用量对树脂稳定性的影响。

从表3可见，捕醛剂M的加人不影响MUF树脂本身的稳定性及织物的硬挺度。随着捕醛剂M用量的增加，织物上游离甲醛含量迅速降低。考虑到捕醛剂M的成本较高，取加人量为4％。

3结论

(1)以尿素和多聚甲醛为主要原料制备甲醚化脲醛树脂。通过调整尿素／多聚甲醛和甲醇／多聚甲醛的摩尔分数比，以及改性剂PVA及捕醛剂M的用量，获得该树脂的优化配方为：尿素／多聚甲醛的摩尔分数比为1：2．1，改性剂PVA质量分数3％；甲醇／多聚甲醛的摩尔分数比4：1；捕醛剂M的质量分数4％(相对于甲醚化脲醛树脂用量)。

(2)将该树脂作为硬挺整理剂应用于涤纶织物的硬挺整理，抗弯长度达到50mm，硬挺度良好。

(3)与现有市场上的氰醛硬挺剂相比，该硬挺剂具有原料成本低，含固量高的特点，在生产过程中不产生废水，减少了企业废水处理的成本。∞

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
