有机硅柔软剂可以赋予织物柔软、平滑、吸水、防水、防沾污、抗静电、弹性及挺括的性能[1]259-260,但多数有机硅柔软剂整理后的织物呈疏水性,穿着时感到闷热,且难以洗涤.为此,开发了亲水性的改性有机硅柔软剂.目前,亲水性改性多是采用聚醚类改性有机硅柔软剂,这对亲水性有显著改善,但其提供的柔软性和整理效果耐久性较差.[2-3]将多种活性基团共同使用,兼具多种活性基团的优点.例如,聚醚-氨基改性有机硅柔软剂可同时赋予织物吸湿、抗静电和柔软效果,可以减少或不用乳化剂.环氧-聚醚改性有机硅柔软剂赋予织物柔软、滑爽、抗污和抗静电性能.氨基-环氧基改性有机硅柔软剂使织物平滑、柔软,提高织物的耐洗性和抗静电性.[4]最新出现的新型线性嵌段共聚改性有机硅整理剂可以解决柔软性、亲水性和耐久性间的矛盾,对助剂研发有实际意义.
为了考察这种新型线性嵌段共聚改性有机硅整理剂的工业化应用情况,在生产中进行了对比试验.考察了棉织物和涤纶织物整理后的黄变、色变、落色性(染色织物在不同的表面活性剂溶液中浸轧或浸渍时,织物上的染料掉落程度)、手感、亲水性、撕破强力、耐洗涤性和回弹性等多种应用性能对比情况.
1试验
1.1材料及仪器

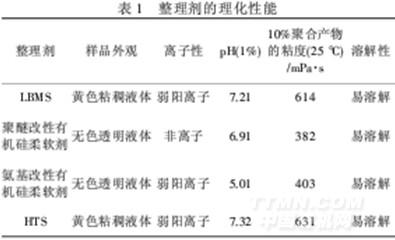

织物:20s×16s+70D/108×56全棉弹力纱卡漂白布、黑色布(活性染料染色),240T涤纶春亚纺漂白布、黑色布(分散染料染色).药品:新型线性嵌段共聚有机硅整理剂LBMS(自制),聚醚改性有机硅柔软剂(简称聚醚硅油,市售),氨基改性有机硅柔软剂(简称氨基硅油,市售),[AB]n线性嵌段改性有机硅整理剂HTS(迈图高新材料集团).它们的理化性能见表1.
.jpg)
仪器:NDJ-1S数显粘度计(上海瑞方仪器有限公司),PHS-3C型精密PH计、722N分光光度计(上海精密科学仪器有限公司),RapidP-AO立式轧车(LabortexCo.Ltd),SF-600X测色仪(Datacolor),WSB-Ⅱ白度计(温州仪器仪表有限公司),Y(B)089A全自动缩水率试验机、YGB-033A落锤式织物撕裂仪、YG(B)541D-I全自动数字式织物折皱弹性仪(温州市大荣纺织仪器有限公司).

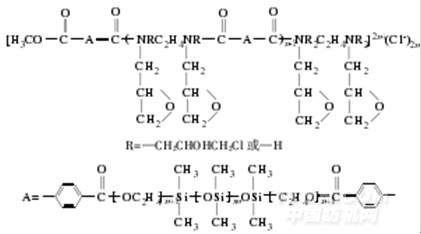

1.2新型线性嵌段共聚有机硅整理剂LBMS结构
.jpg)
1.3整理工艺
一浸一轧(轧余率70%~75%)→烘干(120℃,120s)→焙烘(160℃,60s).
1.4测试
白度[5]:用白度仪测试整理织物的光谱反射率,与空白布相比,整理后织物的白度越大,即与空白织物的白度差值越小,织物的色变程度越小.
色变[6]35:用测色仪测试整理织物的色光变化,以原布为标准,测试整理后织物的Lab值,计算总色差△E(越小越好),每块织物测4次,求平均值.落色性:把黑色棉布、黑色涤纶布浸渍在不同的整理剂溶液中,在常温下浸渍30min,取出织物,在最大吸收波长(590nm)下测试整理液的吸光度,吸光度值越小,落色性越好.
手感[2]43:采用实物手感评定法,以5~10个受过训练的人员组成一个小组评估织物手感.先通过排序法决定手感最好和最差的织物,再将手感最好的织物定为5.0分,最差的织物定为1.0分,其余织物的手感通过参照法得出.
亲水性[6]34-35:将经整理剂整理后的织物平铺在烧杯上,用标准滴管从距离织物2cm高度的地方滴1滴水,静态下测定织物吸尽水所需要的时间(滴水法)
撕破强力:按照GB/T3917.1-2009《纺织品织物撕破性能,第1部分:冲击摆锤法》测定.
[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
