.jpg)

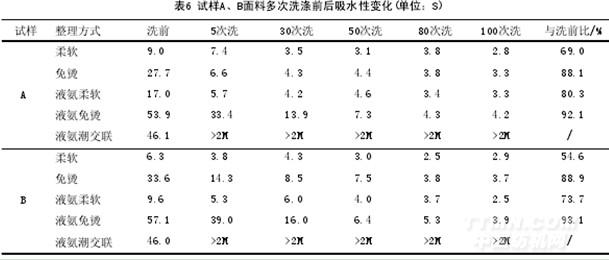

由表6看出，除潮交联整理面料外，其它整理方式的面料随着洗涤次数的增加，水滴渗透扩散时间逐渐缩短，面料吸水性逐渐增强。
柔软整理的牛津纺面料吸水性较好，而且洗后瞬间吸水，与纤维洗后蓬松度明显提高关系较大。液氨免烫和潮交联整理的牛津纺面料洗前吸水性较差，潮交联整理的牛津纺面料由洗前的吸水变为不吸水，这主要是由于交联后纤维大分子中亲水性基团-OH减少造成的。
3.6 面料多次洗涤后外观平整度、折皱回复角的变化
.jpg)

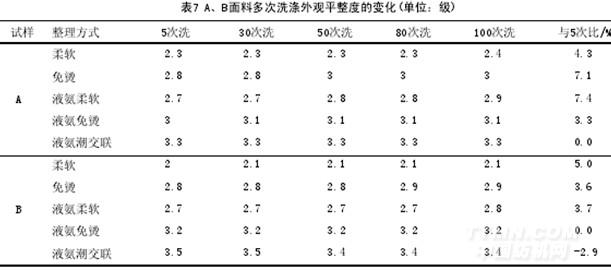

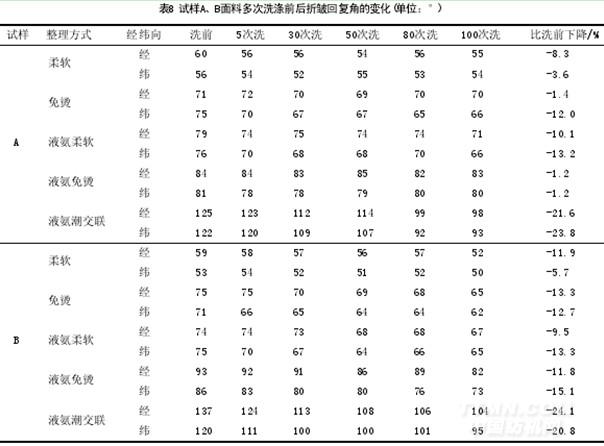

表7 A、B面料多次洗涤外观平整度的变化(单位：级)由表7看出，面料经免烫整理或液氨整理后外观平整度增加半级，液氨免烫整理增加近1级，液氨潮交联后免烫性增加1级以上。通过折皱回复角检测（见表8）也可看出面料经过免烫或潮交联整理后抗皱性明显增加。
无论采用上述何种工艺整理的织物，它们的防皱性在不同湿度下都是不一致的，但是有一点是共同的，整理品的含湿若与交联时的含湿相当，防皱性最佳[1]，这也就是为什么在实际穿着时，往往潮态交联的织物具有最佳防皱性的原因。
随着洗涤次数的增加，柔软、液氨柔软、免烫面料洗后外观平整度有所改善，主要原因是洗涤多次后纤维蓬松，纱线柔韧性增加。
各种整理方式的折皱回复角随着洗涤次数的增加有降低的趋势，与洗后外观平整度的趋势不一致，分析原因仍为洗涤多次后纤维蓬松，饱和力降低，纱线承受力减弱。
.jpg)
3.7 面料多次洗涤前后与原样比颜色、光泽的变化
.jpg)

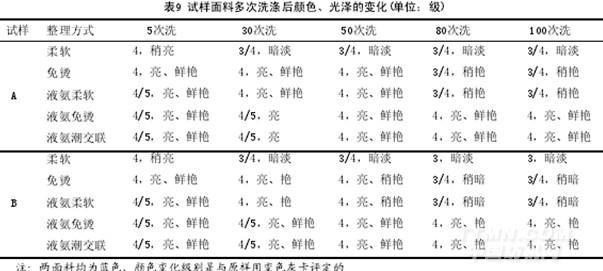

由表9看出,普通柔软颜色磨白现象较重，多次洗涤后颜色变化较大，光泽降低较多，但面料经液氨、免烫、潮交联等整理后的颜色耐洗性均有所提高，这是因为经上面工艺整理后，降低了染料从纤维内部析出的能力。另外，试样A纬向80S/2的面料比试样B纬向40S的50次洗后的光泽稍好些，颜色变化差别不大，主要原因是合股纱面料洗后毛羽较单支纱短而且整齐。
4 结论
液氨潮交联整理工艺的牛津纺面料洗后综合性能优异，其耐洗性、洗后外观平整度、透气性、强力、光泽等均优良，只是吸水性较差。
纬向80S/2的面料与纬向40S相比，撕破强力耐洗性较有优势，耐穿性强，光泽方面稍好些，其它方面差别不大。
<<上一页[1][2][3][4]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
