高支高密纯棉色织牛津纺面料经重复洗涤品质的变化

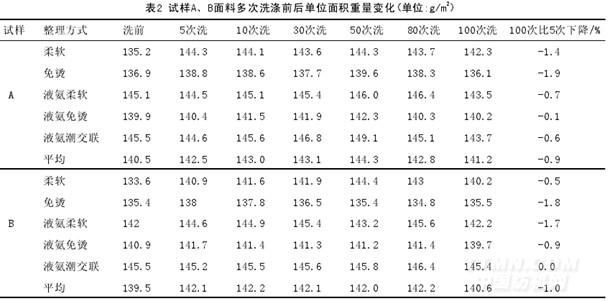

因5次洗后克重一般增加，主要与洗涤收缩率有关，所以100次洗后与5次洗后比较失重率较有代表性。各种整理方式均有水洗后失重现象，尤其柔软整理、免烫整理、液氨柔软整理失重率平均1%左右，液氨免烫和潮交联可控制在1%内。

不同整理方式相比，可看出潮交联比柔软、免烫整理的面料克重高7.5%左右，主要原因是潮交联整理助剂用量多，吸收助剂多增重。

3.3 面料多次洗涤前后强力的变化

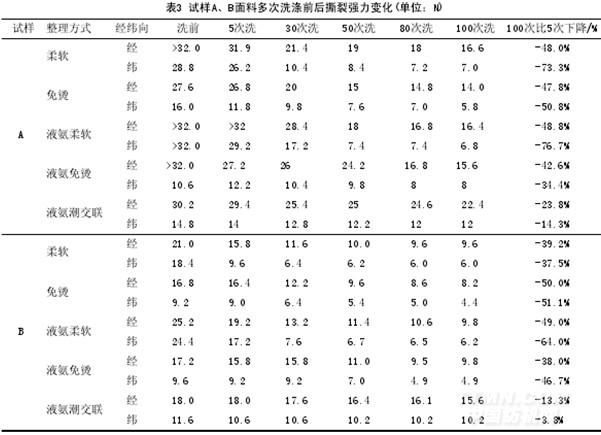

由表3明显看出，随着洗涤次数的增加，撕破强力明显呈下降的趋势，平均下降40%左右，但潮交联整理强力下降平均只有15%左右，这是因为在潮态工艺下，水更容易拆散纤维内部的一些薄弱环节，在此状态下发生的分子间交联更加均匀，因此其强力受洗涤影响较少。

断裂强力相对撕破强力来说洗涤后下降较少。由表4看出，两面料洗涤100次后平均比5次只下降5%左右。柔软和液氨柔软的下降的多，约10%左右，而免烫（包括潮交联）品种基本无变化，主要原因免烫整理分子间发生交联，纤维相对柔软品种紧密。

不同整理方式来说，但经过免烫或潮交联整理后断裂强力约下降30%左右，如试样A柔软、液氨柔软经向140LB，纬向65LB,而免烫或潮交联后经向115LB，纬向40LB左右。

试样A纬向80S/2的面料柔软、免烫、液氨柔软整理撕破强力可保证80次水洗后7N以上，满足衬衫标准要求。液氨潮交联面料洗后强力是各种整理方式中最高的，洗100次后12N。试样B纬向40S柔软和免烫整理的面料30次水洗后撕破强力低于7N, 液氨柔软和液氨免烫的面料50次水洗后低于7N，潮交联面料可保证100次洗后10N以上。所以高支高密牛津纺面料因纬向密度小，纬向最好选用强力高的合股纱，强力高，耐洗性强。

3.4 面料多次洗涤前后透气性的变化

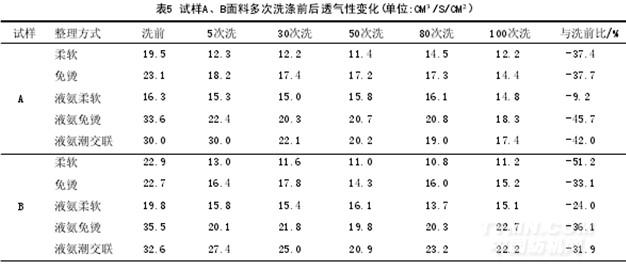

由表5看出，面料随着洗涤次数增加，透气性逐渐降低，主要原因是面料洗前组织点清晰，洗后纱线蓬松，遮挡了纤维间缝隙，空气透过量相对减少。各种整理方式比，液氨潮交联、液氨免烫的透气性稍好些，这是因为经这些工艺整理后的面料洗后外观平整度提高。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
