b、液氨柔软工艺：烧退→丝光→液氨→柔软拉幅→预缩
c、免烫工艺：烧退→丝光→轧树脂拉幅→焙烘→（水洗、拉幅）→预缩
d、液氨免烫工艺：烧退→丝光→液氨→轧树脂拉幅→焙烘→（水洗、拉幅）→预缩
e、液氨潮交联工艺：烧退→丝光→液氨→潮交联→拉幅→预缩
1.4 性能测试方法
洗涤按AATCC 135-2004、密度按ASTM D3775-2008、单位面积质量按ASTM D3776-2009、撕破强力按ASTM D1424-2009、断裂强力按ASTM D5034-2009、透气性按ASTM D737-1998(2007)、吸水性按AATCC79-2007、平整度按AATCC124-2009、折皱恢复角按AATCC 66-2008测试。
2 试验程序
（1）将各种整理工艺的面料分别洗涤5次、10次、30次、80次、100次。
（2）洗涤干燥方式按照AATCC 135-2004中（1）（Ⅳ）（A）i的测试条件进行，即按常规/厚重棉织物49±3℃洗涤，干燥条件为棉档转筒烘干。
（3）洗涤完毕后不同洗涤次数的相同面料分别按1.4中的方法进行各项指标测试，每项指标洗涤前后面料同时检测。
（4）检测前均按ASTM D1776-2008《纺织品测试用标准大气》要求的21±1℃，65±2%RH调湿4小时以上。
3 试验结果
3.1 面料多次洗涤前后密度的变化
.jpg)

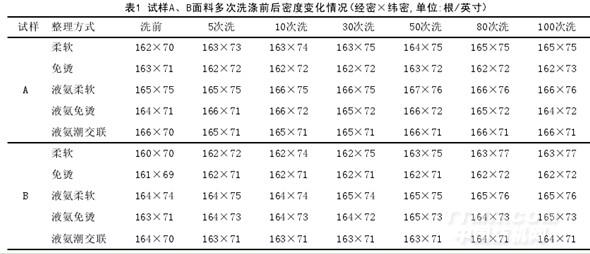

通过表1可看出，与其它整理方式相比，柔软整理牛津纺面料的定型性较差，随水洗次数的增加，经纬向逐渐收缩，密度增加。100次洗后经密分别比洗前增加3根，即纬向平均收缩2%。两面料纬密分别增加5根和7根，平均经向收缩达7%。
棉纤维经过液氨整理后截面由扁平状成近似圆形，纤维变粗，经纱纬纱间的包绕角增大，面料经纬向密度均加大，液氨柔软比普通柔软多3～4根，液氨免烫比普通免烫平均多2根。液氨的定型性较好，例如，同普通柔软相比，液氨柔软整理面料其洗后收缩比较小。
免烫整理、液氨免烫整理、潮交联整理的牛津纺面料因树脂交联，定型性较好，经纬密增加较少，尤其潮交联整理，几乎没增加。
3.2 面料多次洗涤前后重量的变化
由表2可以看出，柔软面料在50次水洗前，随着水洗次数的增加重量轻微增加，50次水洗后增加水洗次数反而会出现下降的趋势。分析原因为50次水洗前，面料洗涤收缩率大，经纬密增加造成重量增加。50次水洗后，增加水洗次数面料已趋于稳定，不再收缩，但多次洗涤后，纱线蓬松，摩擦时纤维损伤，毛羽易被洗掉，造成失重。
<<上一页[1][2][3][4]下一页>>
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
