废弃羽毛蛋白助剂对涤纶织物舒适性的研究

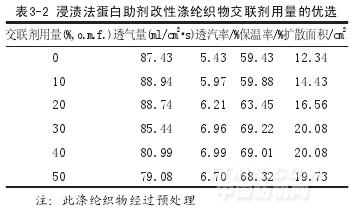

由表3-2可以看出，当交联剂用量为30%(o.m.f.)时，涤纶织物的透汽率、保温率最好，扩散面积最大，透气量比较小。这是因为用交联剂把复配羽毛蛋白助剂处理到织物上，织物上含阳离子基团，又含有复配羽毛蛋白质所含的各类极性基团，必定会显著改善纤维的亲水性，复配羽毛蛋白助剂在涤纶织物表面形成一层不完整的膜，使得涤纶织物的透气性能下降不大。提高涤纶织物的舒适性能。但如果交联剂用量过多，造成织物手感变硬，影响织物的舒适性能。因此，确定交联剂EH用量为30%（o.m.f.）。

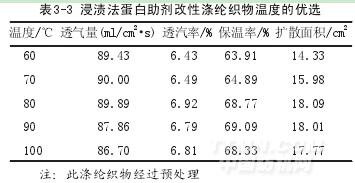

（3）浸渍法改性涤纶织物温度的优选按照1.2.3（1）工艺方法，涤纶织物用30%（o.m.f.）羽毛蛋白助剂和壳聚糖5%（o.m.f.）共同处理后，再加入30%（o.m.f.）的交联剂EH，在60～100℃的条件下再处理30min。并测试织物的舒适性能。结果如表3-3。

由表3-3可看出，在80℃时，涤纶的透气率、保温率最好，扩散面积最大。透气量比较小。这是因为温度太低，羽毛蛋白助剂和交联剂及织物反应速度慢，反应不充分，改性效果不好；而反应温度太高，交联剂WLS水解速率提高，同时蛋白分子水解。因此确定反应温度为80℃。

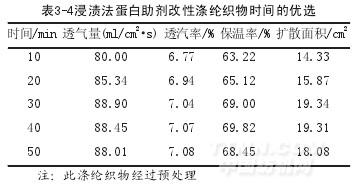

（4）浸渍法改性涤纶织物时间的优选按照1.2.3(1)工艺方法，涤纶织物用30%（o.m.f.）鸡毛蛋白助剂和壳聚糖5%（o.m.f.）共同处理，再加入30%(o.m.f.）的交联剂EH，在80℃的条件下再处理10～50min。并测试织物的舒适性能。结果如表3-4。

从表3-4可看出，随着反应时间的延长织物舒适性能提高明显。但当时间超过30min，舒适性能变化不大，这是因为反应时间太长，复配羽毛蛋白助剂和WLS会水解，其交联链可能断裂。吸附在涤纶织物上的羽毛蛋白助剂容易脱落下来，影响涤纶织物的舒适性能。因此，确定反应时间为30min。

所以，浸渍法改性涤纶织物的工艺方法为：涤纶织物在浴比30:1、80℃的条件下，用30%（o.m.f.）羽毛蛋白助剂与5%（o.m.f.）壳聚糖复配，处理到涤纶织物上，处理40min后，再加入30%(o.m.f.）的交联剂EH，在80℃的条件下再处理30min，然后在80℃温水中充分水洗，烘干。

3.2 浸渍与浸轧法联合改性涤纶织物

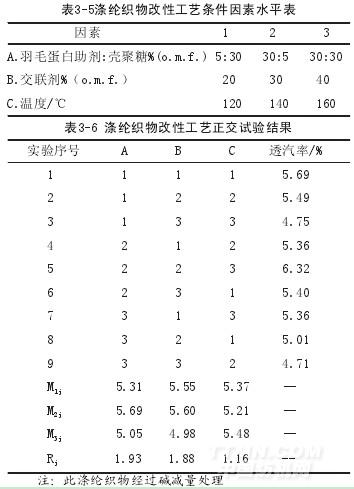

本试验用浸渍与浸轧联合的工艺方法来对涤纶织物改性，通过对涤纶织物舒适性能的测定来优化工艺过程。按照1.2.3（2）工艺方法，2.2测量涤纶织物的透气性能。如表3-5和3-6。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
