耐日晒、耐干洗纯棉双经布的生产实践-纺织技术中心

耐日晒、耐干洗纯棉双经布的生产实践

来源：印染在线　发布时间：2012年05月08日

由小试效果看,前处理和后整理工艺是可行的,因此,中试不用再调整。

2　纯棉双经布中样试验

2.1　工艺处方和条件

试验品种、前处理工艺处方和整理工艺处方不变,印花工艺处方做如下调整:

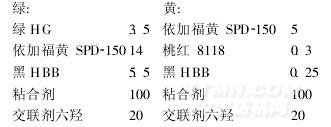

印花处方/g·L-1

方法一:

焙烘

温度/℃　　　　　　　　155~160

车速/m·min-1 35~40

方法二:

底色处方/g·L-1

士林灰M 1

士林棕BR 4

士林黄G 0. 87

保险粉 13~15

烧碱 13~15

双氧水 1. 5~2

印绿配色

印花处方/g·L-1

绿HG 4

依加福黄SPD-1 50 0. 7

黑HBB 2. 6

网粘 100

六羟 20

焙烘

温度/℃ 155~160

车速/m·min-1 35~40

2.2　中试试验结论

(1)第一试验方法中绿配色耐日晒牢度5级,耐干洗牢度4级,符合客户要求;黄配色耐日晒牢度4级,耐干洗牢度2级,不符合客户耐干洗4级的要求。

(2)第二试验方法中黄配色换成底色士林染料进行试验,底色耐日晒牢度5级,耐干洗牢度5级;绿配色耐日晒牢度5级,耐干洗牢度4级,都能达到客户的要求。

(3)黄配色换用耐干洗的涂料青莲HR代替涂料桃红8118,刮样试验耐干洗4级,耐日晒4级。

(4)提高焙烘温度和换染料后,各项牢度提高较大。印花工艺稳定,花型配色效果符合客户要求。

(5)通过整纬,格斜问题得到解决。

试验分析表明,第二试验方法中,黄配色做底色士林料花型效果不好,不能采用;第一试验方法基本可行,有待大车进一步试验验证。
