聚醚酯改性聚硅氧烷消泡剂的合成与表征

2.3红外光谱

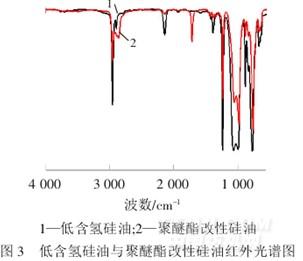

低含氢硅油与聚醚酯改性硅油红外光谱见图3.

从图3 可以看出,在3400~3500 cm-1处基本上不出峰,说明聚醚酯的封端率接近100%;在2962.95cm-1、2 868.13 cm-1处出峰,表明有甲基和亚甲基存在;2156.48 cm-1是Si—H 键的吸收峰,低含氢硅油的强度较强,改性硅油相似位置的强度变弱,说明Si—H键已经反应,但是并没有完全反应;1733.94 cm-1是酯基的吸收峰,表明低含氢硅油与聚醚酯发生接枝反应;改性硅油中碳碳双键的特征吸收峰1645 cm-1并没有出现,产物中已经没有双键,说明碳碳双键已经与Si—H键反应完全.此外,C—O—C 在1090 cm-1的非对称伸缩振动峰与1024~1095 cm-1处的Si—O—Si吸收峰部分重叠,引起双肩峰峰形的不对称变化,进一步证实低含氢硅油与聚醚酯间发生了接枝反应.[5]

3结论

以封端的烯丙基聚氧乙烯聚氧丙烯醚、自制低含氢硅油为原料,在氯铂酸的催化下制得聚醚酯改性硅油.80 ℃反应5.5 h,n(聚醚酯)∶n(PHMS)=1.20∶1,转化率可达92.4%.红外光谱测试结果表明,所合成的产物的确为聚醚酯改性聚硅氧烷化合物.制得的聚醚酯改性硅油透明,消泡时间短,抑泡性良好,优于聚醚酯和某些有机硅乳液消泡剂,具有广阔的市场前景.

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
