织物易去污用功能基团交换树脂的研究(2)

3.6功能基团交换树脂结构与织物易去污性能的关系

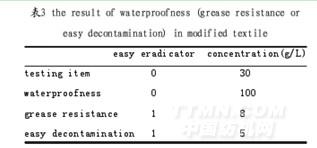

评定防水用AATCC-22样卡，等级为0、50、70、80、90、100，其中0最差，100最好；评定防油用AATCC-118样卡，等级为1、2、3、4、5、6、7、8，其中1最差，8最好；评定易去污用AATCC-130样卡，等级为1、2、3、4、5，其中1最差，5最好。由表3可知，织物在用易去污剂表面改性前，极易沾污；织物在用易去污剂表面改性后，易去污性能很好。功能基团交换树脂由全氟烷基丙烯酸乙酯、丙烯酸十八烷基酯、甲基丙烯酸羟乙酯共聚，与架桥剂封端异氰酸酯交联在织物上成膜。织物处在空气中，亲水基团回缩在膜的内部，有利于全氟烷基定位在织物的表面，架桥剂封端异氰酸酯交联使膜的强度增大，使全氟烷基遇水滴不回缩，排列非常整齐指向空中而表面张力低，织物的防污效果好。当织物浸入水中，在高表面能环境的诱导作用下，亲水基团交换到膜的表面，全氟烷基回缩到膜的内部，同时，从全氟烷基碳间隙沾到织物上的污垢被亲水基反转时带到表面。由于亲水基定位在织物的表面，因此织物表面与水的界面张力极低，织物表面的污垢很容易脱落于水中[9]，织物的易去污性能好。织物在空气中晾干后，亲水基团回缩到膜的内部，全氟烷基交换到膜的表面，织物又具有防污作用。最好晾干后的织物熨烫一下，否则织物的防污效果要差一些。这可能是织物内部含有水分，全氟烷基排列有些混乱，当织物内部水分蒸发掉后，全氟烷基排列非常整齐。

4结论

 本文采用易去污剂对织物表面进行改性，从而使织物具有易去污的性能。通过对功能基团交换树脂结构与改性织物易去污效果的研究，得出了主要单体为全氟烷基丙烯酸乙酯FA为6碳，丙烯酸酯AA侧链为18碳及甲基丙烯酸羟乙酯进行乳液共聚制得功能基团交换树脂，乳化剂为AEO非离子表面活性剂与阳离子表面活性剂复配物。该树脂与架桥剂封端异氰酸酯在织物上固化成膜，织物易去污的性能佳又安全。

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
