由图1可知后退接触角与全氟烷基中的碳数有关，这是因为全氟烷基中碳数的增加，全氟烷基排列整齐度增加。后退接触角在全氟烷基不满8个碳的情况下得到的值要比前进接触角小得多，这是因为全氟烷基不满8个碳，全氟烷基排列较混乱，产生了很大的滞后作用。当全氟烷基中碳数增至8碳时，全氟烷基排列整齐并且疏水性强，在空气低表面能环境诱导作用下，全氟烷基与高分子链交换位置，占据了织物的表面，全氟烷基表面能低，后退接触角的值就会接近前进接触角的值，滞后作用会减少。因此，全氟烷基的碳数在8个以上，具有很好的防污性。
3.1.2全氟烷基的碳数与全氟烷基之间距离的关系

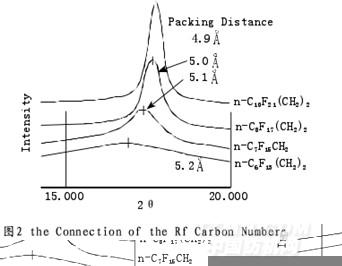

全氟烷基中碳数增加，有利于全氟烷基与高分子链交换位置而分相，全氟烷基整齐的排在一起，结晶度提高，全氟烷基间距离减小。由广角X射线衍射仪测得结果见图2，当全氟烷基的碳数在8个以上，全氟烷基的结晶带上升，则全氟烷基之间距离很小。全氟烷基之间距离小，隔绝空气与纤维接触，织物表面张力低，防污性能好。
.jpg)
<<上一页[1][2][3]
相关信息
推荐企业 推荐企业
推荐企业
您所在的位置：
