一种高分子阳离子活性染料的合成及应用性能研究

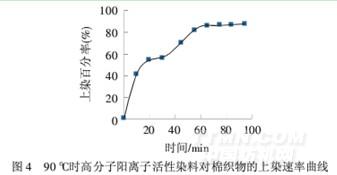

如图4所示,高分子阳离子活性染料在短时间内即可上染纤维.原因是高分子阳离子活性染料的分子质量比较大,与纤维有较大的亲和力,染色时染料分子链与纤维素大分子之间的吸引力较强,而且染料中引入了季铵盐阳离子基团,也增大了染料分子与纤维素纤维负离子之间的静电引力作用,使得染料在低盐情况下也能获得良好的染色效果.

2.3.2羊毛

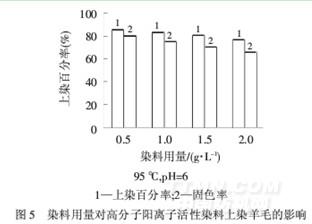

由图5可以看出,上染百分率和固色率随着染液用量的增加而降低,原因是高分子阳离子活性染料分子质量大,难以全部扩散进入纤维内部,高分子链仅很少一部分进入纤维内部,阻碍了染料的进一步扩散.染料用量增大,必然导致羊毛表面的高分子链增加,导致染液中没有上染的高分子链难以进入纤维内部,只能以缠绕的方式与已经上染的分子链胶着在一起,造成上染百分率和染色牢度的降低.染料用量选择1.0g/L比较合适.

2.3.3色牢度

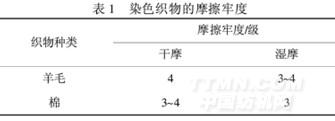

由表1可以看出,高分子阳离子活性染料对棉染色的摩擦牢度较差.可能原因是发生水解的高分子阳离子活性染料与纤维的结合力比较大,附着在纤维上.

3结论

采用亲核取代反应、阳离子化反应,成功制备了一类染料母体的高分子季铵盐型活性染料.以聚乙烯亚胺为高分子骨架,通过亲核取代反应接上2-(1-蒽醌基氨基)-4,6-二氯-1,3,5-三嗪得到高分子活性染料,再在适当条件下实现季铵化(碘甲烷作为季铵化试剂),得到高分子阳离子活性染料.所合成的阳离子活性染料在无盐染色条件下对棉纤维的上染百分率可达90%,固色率83%,对羊毛的上染百分率85%,固色率约78%,同时染色织物具有良好的摩擦色牢度.

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
