一种高分子阳离子活性染料的合成及应用性能研究

1.5染色性能测试

上染百分率:用紫外可见分光光度计在λmax处测试吸光度,计算染料上染百分率E=(1-A1/A0)×100%,其中,A0和A1分别是染色前和染色后的吸光度.固色率:在λmax处测定稀释标准皂液和皂煮残液的吸光度,计算染料固色率T=(E-B1/B0)×100%,其中,B0和B1分别是标准皂液和皂煮残液的吸光度.

染色牢度:皂洗牢度按GB/T 3921.3-1997《纺织品耐洗色牢度:试验3》测试;摩擦牢度按GB/T 3920-1997《纺织品耐摩擦色牢度实验方法》测试.

2结果与讨论

2.1热稳定性

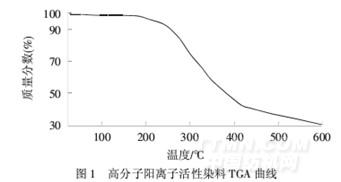

从图1可知,高分子阳离子活性染料在受热到200℃左右开始失重;在230~420℃,失重率约55.30%,可能原因:(1)季铵盐的C—N键受热分解;(2)染料母体分解.在420℃以后失重的可能原因是高分子骨架断裂.

2.2红外光谱

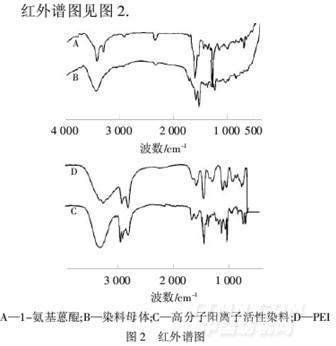

由图2可以看出,1-氨基蒽醌的—NH2在3 423、3 303 cm-1有伸缩振动峰,蒽醌环上—C O在1 602cm-1有伸缩振动峰;染料母体的图谱中,伯胺的2个伸缩振动峰已经消失,证明已经被均三嗪环的氯原子取代,—NH在3 400 cm-1形成宽峰,均三嗪环上—C N在1 523 cm-1处有尖利的伸缩振动峰.对比B与C图,2 928、2 823 cm-1处是典型的—CH2对称和非对称伸缩振动峰,可以得出染料母体和PEI接枝成功.而高分子阳离子活性染料在1 100~1 000 cm-1附近有较强吸收峰,证明已引入了长链段供电结构.由C图可以看出,2 966 cm-1处为—CH3的吸收峰证明高分子阳离子分子链中含有—CH3,也证明高分子染料与碘甲烷发生了反应,在965.93 cm-1处出现了C—N的弯曲振动吸收峰,表明发生了季铵化反应,生成季铵盐.

2.3染色性能

2.3.1棉织物

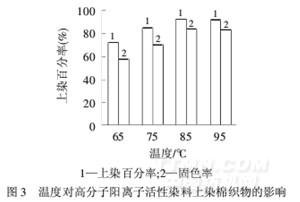

由图3可知,升高温度,上染百分率和固色率同时升高,原因是温度升高,染料高分子间的缔合度下降,有利于染料向纤维内部扩散.

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
