无甲醛防皱整理剂WZ的合成及应用性能-纺织技术中心

无甲醛防皱整理剂WZ的合成及应用性能

来源：印染在线　发布时间：2012年05月04日

2.1.1原材料

药品：环氧氯丙烷、尿素、乙二醛、氢氧化钠、氯化镁等均为分析纯试剂，渗透剂JFC为工业品。

织物：经退浆、煮练、漂白处理的平纹纯棉织物由工厂提供。

2.1.2仪器

YG（B）541D—Ⅰ型全自动数字式织物折皱弹性仪、YG（B）026D—250型强力测试仪（温州大荣纺织仪器厂）；ZBD型白度仪（温州仪器厂）。

2.2无甲醛防皱整理剂WZ的合成

将尿素和乙二醛投入带有搅拌器的三口瓶中，开动搅拌，升温至35℃左右，用氢氧化钠调溶液pH为5～5.5，于50℃±1℃下保温反应3h。然后将环氧氯丙烷投入反应液中，充分混合，升温至60℃，同时用氢氧化钠调溶液pH为11左右，保温反应6～7小时，即可得到一种透明、水溶性良好的桔黄色树脂整理剂。

2.3无甲醛防皱整理剂WZ的应用

织物整理液的基本配方（g/L）：

整理剂WZ 80

氯化镁 10

渗透剂 2

整理工艺：将织物浸轧整理液（二浸二轧，轧余率80%）→预烘（100℃，1min）→焙烘（150℃，1min）→整理产品。

2.4整理织物的性能测试和整理效果

2.4.1测试方法

按GB/T3819—1997方法，对整理织物的弹性回复角进行测试。

按GB/T3923.1—1997方法，对整理织物的断裂强力进行测试。

用白度仪对整理后织物的白度进行测试。

2.4.2整理效果

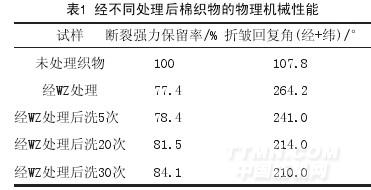

通过对整理后的样品进行物理机械性能测试得到表1数据。

从表中数据可知，经WZ处理后的织物折皱回复角得到了很大提高，说明防皱效果非常好。

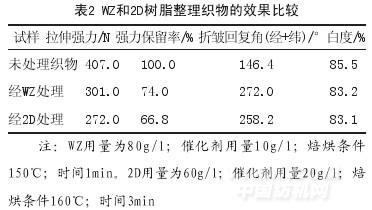

为了进一步说明WZ整理剂的应用效果，我们用2D树脂作了对比实验，数据见表2。

从表2可知，经WZ处理后的织物无论是强力保留率还是折皱回复角都比2D树脂整理的样品高，白度也相近，证明WZ树脂完全可以取代2D树脂。

3结论

（1）无甲醛整理剂WZ对棉织物具有优异的抗皱性，其各项物理机械性能都接近或高于有醛的2D树脂，可以取代2D树脂用作棉织物无甲醛抗皱整理剂。

（2）生产WZ树脂所用的原料易得，工艺过程好控制，成本比BTCA（丁烷四羧酸）低，适合工业化生产和应用。

精品推荐
