3种短氟链聚丙烯酸酯乳液的织物整理应用对比-纺织技术中心

3种短氟链聚丙烯酸酯乳液的织物整理应用对比

来源：印染在线　发布时间：2012年05月04日

2.2.4耐水洗性

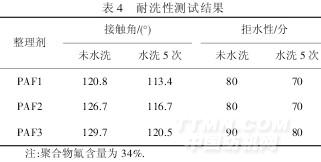

由表4接触角和拒水性数据可看出,经水洗后,整理棉织物的拒水性有所下降,这是洗涤后纤维上形成的拒水膜移动或错位所致.但水洗后整理织物拒水性能下降不大,说明3种整理剂乳液都具有一定的耐水洗性.

2.3整理前后纤维的结构表征

2.3.1扫描电镜

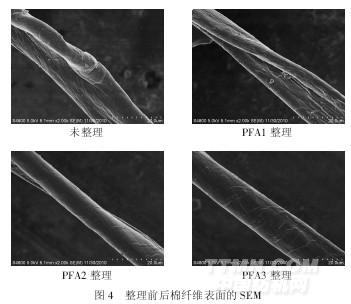

由图4可知,未整理的棉纤维表面比较粗糙,有明显的褶皱.整理后的棉纤维表面变得比较光滑,褶皱弱化甚至完全消失,这是整理后含氟共聚物在棉纤维表面形成一层均匀的薄膜,使棉纤维特有的天然表面形貌被覆盖的缘故.

2.3.2XRD分析

图5表明,整理前后棉纤维的X射线衍射曲线的形状基本相同,衍射峰所对应的衍射角也几乎不变.这说明含氟整理剂整理未导致棉纤维内部聚集态结构发生变化.

3结论

(1)3种整理剂对棉织物的最佳整理工艺为:二浸二轧(聚合物氟含量34%,整理剂80g/L,轧余率90%),110℃预烘3min,170℃焙烘3min,用该工艺整理的织物具有较好的拒水拒油效果.

(2)PFA3整理的棉织物拒水效果最好,拒水性最高达90分,且具有耐水洗性.

(3)从整理织物的综合性能看,经3种含氟聚丙烯酸酯乳液整理后棉织物的拉伸断裂强力普遍提高,白度略微下降.
