3种短氟链聚丙烯酸酯乳液的织物整理应用对比

2.1.2聚合物氟含量

不同含氟乳液整理剂拒水拒油整理效果见表1.

由表1的接触角数据可看出,经整理后的棉织物接触角随着聚合物氟含量的增加而增大,但增大到一定程度时反而会有所降低当氟含量为34%时,整理效果最佳.由拒水拒油等级可以看出,PFA3的拒水效果最好,拒水性最高可以达到90分,而且还有一定的拒油性.经PFA1和PFA2整理的织物拒水性最高只能达80分,这与含氟丙烯酸酯单体的结构有关.PFA3的氟碳链最长,且末端基团为—CF3,因此拒水效果最好.

2.1.3整理剂用量

由图2可知,经3种整理剂整理后的织物拒水性能都随着整理剂用量增大而提升.但用量大于80g/L时,继续提高整理剂用量,织物的拒水性能不再提升.通常认为织物表面氟的富集程度达到饱和时,拒水性能会达到最大值.因此,整理剂的最佳用量为80g/L.

2.2整理前后织物性能变化

2.2.1白度

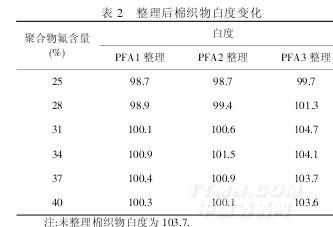

由表2可知,整理后棉织物白度都略有降低.其中经PFA3整理前后织物白度基本不变,且各种氟含量的PFA3整理棉织物的白度都较相应的PFA2和PFA1整理棉织物高.

2.2.2折皱回复角和拉伸断裂强力

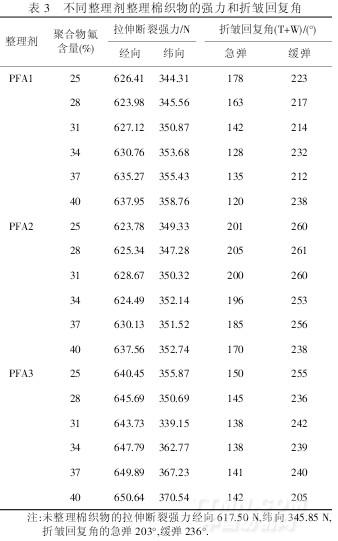

由表3可以看出,所有经过整理的棉织物拉伸断裂强力普遍提高,且随着聚合物氟含量的增加,整理织物的强力也随之提高;整理后棉织物急弹性回复角降低幅度较大,其中PFA1和PFA3整理后下降较多,这可能与PFA1和PFA3中含氟单体上的甲基有关.含氟烷基的甲基丙烯酸酯在形成的共聚物结构中,侧基上甲基由于较大的立体位阻而增加了聚合物主链的内旋转难度,从而在纤维表面成膜时提供的表面膜更加刚性,导致整理织物的手感变硬.研究表明,聚合物氟含量越高,织物手感越硬.

2.2.3透气性

聚合物氟含量对织物透气性的影响见图3.

由图3可以看出,与未整理棉织物(透气率为480mm/s)相比,不同氟含量的PFA1、PFA2和PFA3乳液整理后的棉织物透气性都随着聚合物氟含量的增加而下降,其中经PFA3处理的棉织物透气性最差.透气性变差主要是因为整理后的织物表面覆盖了一层含氟聚合物薄膜.

• · 最接地气的六碳防水剂，告诉你为什么！
• · 防水剂在后整中如何正确使用？
• · 油性防水剂在后整中如何使用？
• · 现代“软狎甲”:服装也能“刀枪不入”
• · 新研制的助剂印染物材的应用
• · 防水透湿防紫外线多功能整理涂层织物
• · 牛仔布的手感整理
• · 防起球整理的几种方法
• · 涤纶亲水性后整理的现状
• · 羊绒围巾后整理过程中的质量控制
