铜氨纤维/细旦涤纶混纺纱的生产实践

3.3、并.粗工序

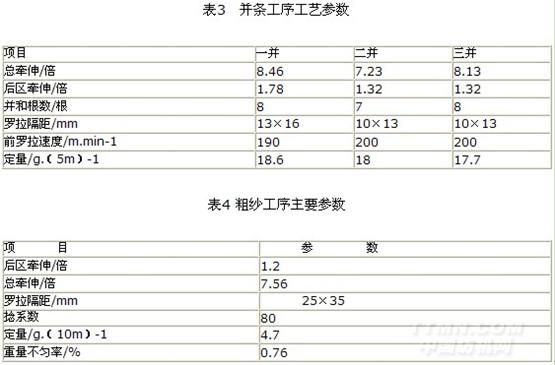

　由于铜氨纤维表面光滑，纤维间抱和力差，并条工序应保证通道光洁，车速不易过快，并合理分配主、后区牵伸倍数。选择粗纱捻系数时，以不影响细纱牵伸为前提，偏大掌握。粗纱卷绕张力偏小掌握，尽量减少须条意外牵伸，粗纱伸长率控制在1.2%左右。并条工序、粗纱工序工艺参数分别见表3和表4。

3.4、细纱工序
　　为控制成纱质量，达到良好的条干水平，我们采取以下措施：
　（1）采用“大隔距.重加压”的牵伸工艺；
　（2）优选粗纱捻系数与细纱后区牵伸倍数之间的匹配；
　（3）适当降低车速与锭速，可以减少毛羽数量和断头；
　（4）选用硬度适中的高弹性胶辊可减轻缠绕罗拉和胶辊，有利于提高成纱条干水平；
　（5）合理选配钢领.钢丝圈。
　　其主要主要工艺参数为：
　　罗拉隔距　　　　　19mmx35mm
　　罗拉加压　　　　　14dan/双锭x10dan/双锭x14dan/双锭
　　后区牵伸倍数　　　1.23倍
　　捻度　　　　　　　84.3捻/10cm
　　捻系数　　　　　　325
　　钳口隔距　　　　　3.0mm
4 、成纱质量水平

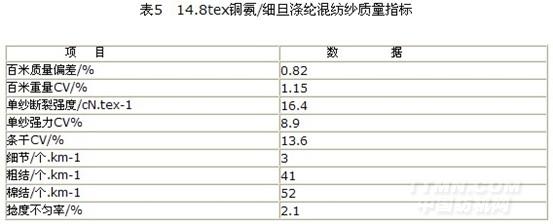

　　14.8tex铜氨/细旦涤纶混纺纱的质量水平见表5。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
