棉嵌金银丝提花面料-纺织技术中心

棉嵌金银丝提花面料

来源：印染在线　发布时间：2012年05月03日

3　定形工艺

嵌入金银丝的纯棉提花交织物,因金银丝与棉的缩率不同,织物水洗后会产生起泡现象,一般是通过干定形来解决此类问题。但是,不同的定形温度对金银丝的定形效果不同,为此进行了一系列对比试验。

3.1　定形温度

采用不同温度对金银丝/棉提花交织物进行定形(定形时间为60s),织物质量情况见表4。

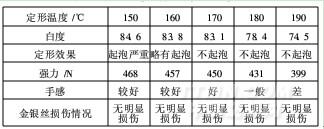

表4　定形温度对产品质量的影响

由表4可知,温度高,定形效果好,且对金银丝基本无损伤;但定形温度超过170℃后,白度、手感和强力下降明显,手感变硬,不能满足后续要求。因此,定形温度确定为170℃。

3.2　定形时间的影响

采用不同定形时间对金银丝/棉提花交织物进行定形(定形温度为170℃),织物质量情况见表5。

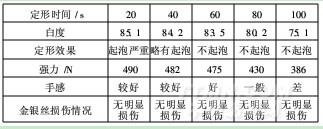

表5　定形时间对产品质量的影响

由表5可知,定形时间长,定形效果好,且对金银丝基本无损伤。但定形时间超过60s,白度、手感和强力下降明显,手感变硬。综合考虑,定形时间确定60s。

4　树脂整理

为提升面料的附加值,需进行树脂整理,采用液氨+潮交联整理,以使面料的平整度达到3.5级,且对金银丝光泽无影响。

液氨+潮交联工艺如下:

(1)预柔软　柔软剂LSW-120g/L

(2)潮交联　树脂AMC180g/L,催化剂M-C90g/L,纤维保护剂DL30g/L,甲醛捕捉剂LF-353g/L,柔软剂FH0120g/L,堆置20h。

(3)水洗　清水洗95℃,8道。

经过树脂整理,面料经过30次水洗后可达到3.5级以上的平整度,且强力手感等均能达到客户的要求。

5　结论

(1)金银丝/纯棉提花交织物不耐碱,宜采用酶退浆-奥斯本漂白前处理工艺。其工艺条件为:H2O280g/L,冷堆24h,织物白度和毛效均能满足要求,且对织物的强力损伤较小,金属丝无明显影响。

(2)为避免织物水洗后产生起泡现象,需对织物进行热定形,温度170℃,时间60s。

(3)对织物进行液氨+潮交联树脂整理,可达到免烫的效果,对金银丝光泽无影响。

精品推荐
