棉嵌金银丝提花面料-纺织技术中心

棉嵌金银丝提花面料

来源：印染在线　发布时间：2012年05月03日

(2)奥斯本漂白工艺

①酸稳定剂U-257g/L,H2O2(27.5%)80g/L,静置5min

②碱稳定剂MH-2540g/L,NaOH(45°Bé)30g/L

③活性剂SW-51220g/L

④螯合剂SM-323g/L

以上混合后,加20L水搅拌均匀,加水至100L。加工完后,用塑料布包好,在常温下堆置24h。

2　前处理工艺分析

2.1　前处理工艺指标比较

纯棉嵌银丝提花交织物经上述两种前处理工艺处理后,产品质量及金属丝的损伤情况见表1。

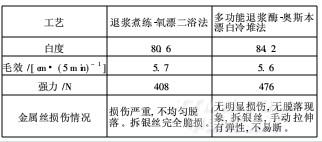

表1　前处理工艺对织物半成品质量的影响

注:坯布强力516N。

由表1可见,织物经退浆煮练-氧漂二浴法加工后,强力损伤较大,金属丝损伤严重,并发生不均匀脱落;而采用多功能退浆酶-奥斯本漂白冷堆法工艺,织物白度和毛效均能满足要求,且奥斯本漂白对织物的强力损伤较小,金属丝无明显影响。

综合考虑白度、强力、毛效以及金属丝损伤情况等指标,多功能退浆酶-奥斯本漂白冷堆法更有优势。

2.2　多功能退浆酶-奥斯本漂白法工艺的优化

按1.3.2节奥斯本漂白冷堆工艺及流程,分别改变工艺中H2O2用量和冷堆时间,进行对比试验,结果见表2和表3。

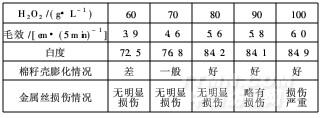

表2　H2O2质量浓度对处理效果的影响

表2中,H2O2质量浓度增加,银丝/棉提花交织物毛效逐渐增高,棉籽壳膨化程度不断提高。当H2O2质量浓度达到80g/L时,毛效达到5.6cm/5min,质量浓度超过80g/L,棉籽壳膨化程度高,但织物白度、毛效丝开始出现损伤现象。综上考虑,H2O2质量浓度选80g/L。

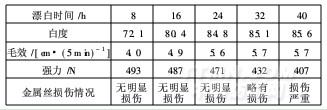

表3　漂白时间对处理效果的影响

由表3可知,漂白冷堆时间延长,白度和毛效不断提高,强力不断下降。堆置时间超过24h以后,白度和毛效提高并不明显,但强力下降较多,且金属丝也开始出现损伤。综合考虑,漂白堆置时间选择24h。

精品推荐
