高得率浆H2O2漂白活化剂的研究进展

NaClO为白色结晶或结晶粉末,易溶于水,遇酸经加热后易分解释放出ClO2和氯化物[4]。用NaClO进行活化处理时,需将浆料的pH值调至4.5~6.0,加热后释放ClO2和氯化物。ClO2作为氧化剂可将木素氧化成醌型结构[5],有利于与H2O2反应,同时还可氧化除去纸浆中的非纤维可氧化性物质,以减少H2O2无效消耗;氯化物电离产生Cl-,可与Cu2+、Mn2+离子形成络离子[CuCl4]2-、[MnCl6]4-,使与浆料结合的重金属离子溶解,经洗涤而除去,这样就可使H2O2在漂白中主要用于与木素等发色基团反应,极大降低了H2O2的无效消耗,提高漂后浆料白度,而且ClO2对碳水化合物基本无破坏作用,对浆料得率不会有大的影响[6]。

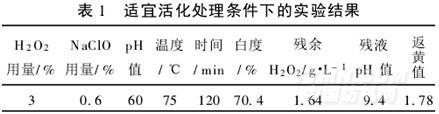

梁富政等人[6]对NaClO在红麻高得率浆H2O2漂白中的活化条件进行了研究。在实验中,用打浆度45°SR、白度46.2%的红麻高得率浆在H2O2用量3%,Na2SiO3用量3.0%,MgSO4用量0.5%,浆浓12%,时间120 min,温度80℃的条件下进行漂白,从而得出NaClO活化处理的适宜条件为:NaClO用量0.6%,pH值4.5~6.0,温度75℃,时间120 min,实验结果如表1所示。

在此条件下,待漂的红麻高得率浆白度比未经预处理浆料的白度高了8个百分点以上。从漂后浆料的白度和扩大纸浆用途等方面综合分析,在本实验条件下NaClO是一种较好的H2O2漂前活化处理剂。

2　新型高效过氧化氢漂白活化剂

2.1　酰胺类漂白活化剂

酰胺类漂白活化剂,即由酰基结合某些离子基团所形成的酰化剂,如四乙酰乙二胺(TAED)、四乙酰甘脲(TAGU)、五乙酰葡萄糖(PAG)、二氧化硫脲等。其中TAED已经开始被应用到纸浆漂白中[7]。

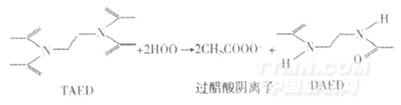

此类活化剂对H2O2漂白的活化属于第二类,即通过与H2O2的水解反应,过羟基离子酰基化,产生过氧乙酸和过酰基阴离子而起作用。过氧乙酸比H2O2更活泼,在40~60℃范围内能有效地漂白纸浆[8]。现以四乙酰乙二胺(TAED)为例介绍此类漂白活化剂的机理及其对过氧化氢漂白效果的影响。TAED的活化机理是H2O2在碱性介质中生成HOO-这一强氧化剂,它能在低温、低pH值条件下与纸浆中的木素原位发生化学反应,从而实现木素的选择性脱除。反应过程是:在碱性条件下

TAED是一种清洁无污染的H2O2漂白活化剂,具有较高的活化作用,能够显著提高过氧化氢的漂白效率,因此已被广泛用于包括高得率浆在内的纸浆H2O2漂白中。

2.2　过渡金属络合物类活化剂

研究发现, Fe (III)的四酰胺大环配位体(TAML)、双核锰配位络合物等能使H2O2获得较好的漂白效果。下面就已被用于高得率浆漂白TAML活化剂进行介绍。

• · 织物抗静电测试的类型和影响因素有那些？
• · 印花生产中的蒸化与水洗
• · 超低甲醛树脂整理剂KS-S931的合成及
• · 吡啶季铵盐对直接和活性染料染色棉织物的抗
• · ＦＯ-2型静电剂合成工艺及应用技术
• · 双苯并唑二苯乙烯类荧光增白剂合成工艺技术
• · 新型双酰胺阳离子乳液型柔软剂的制备及应用
• · 改性酵母菌和甘蔗渣对阳离子染料碱性品红的
• · 聚醚酯改性聚硅氧烷消泡剂的合成与表征
• · 改性涂层材料丙烯酸树脂性能分析及前景
